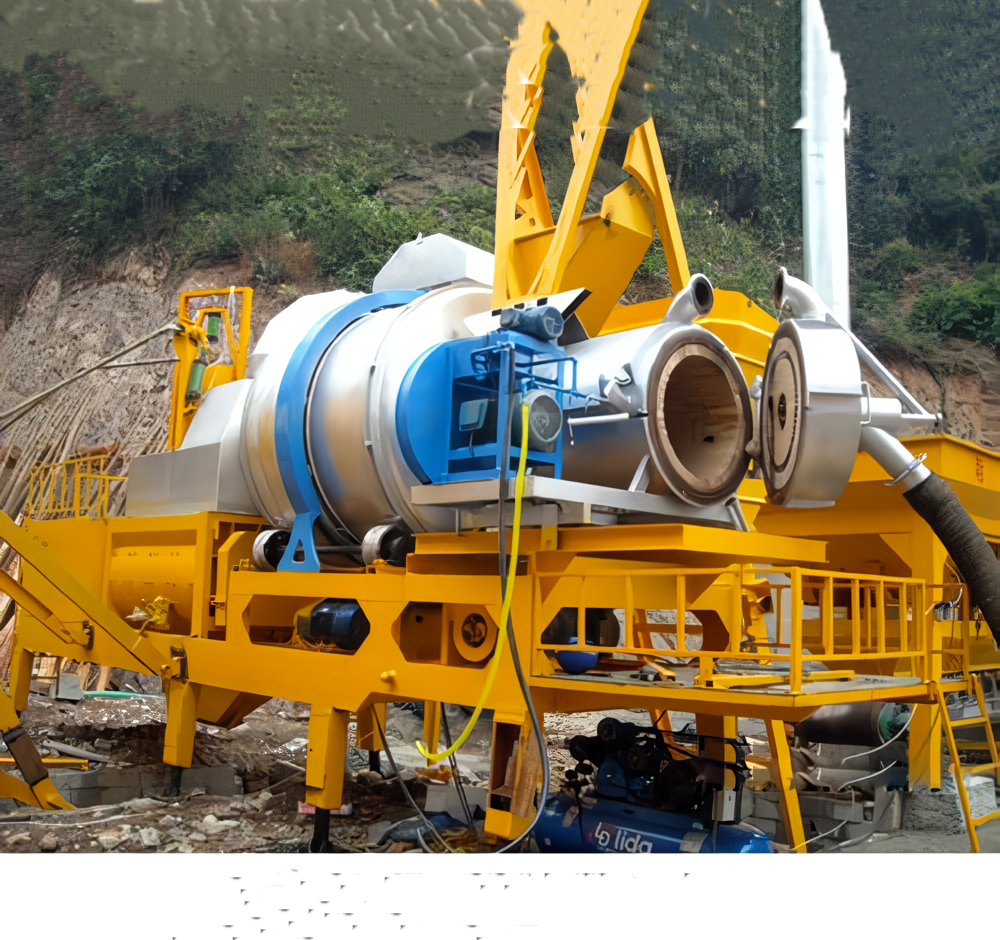

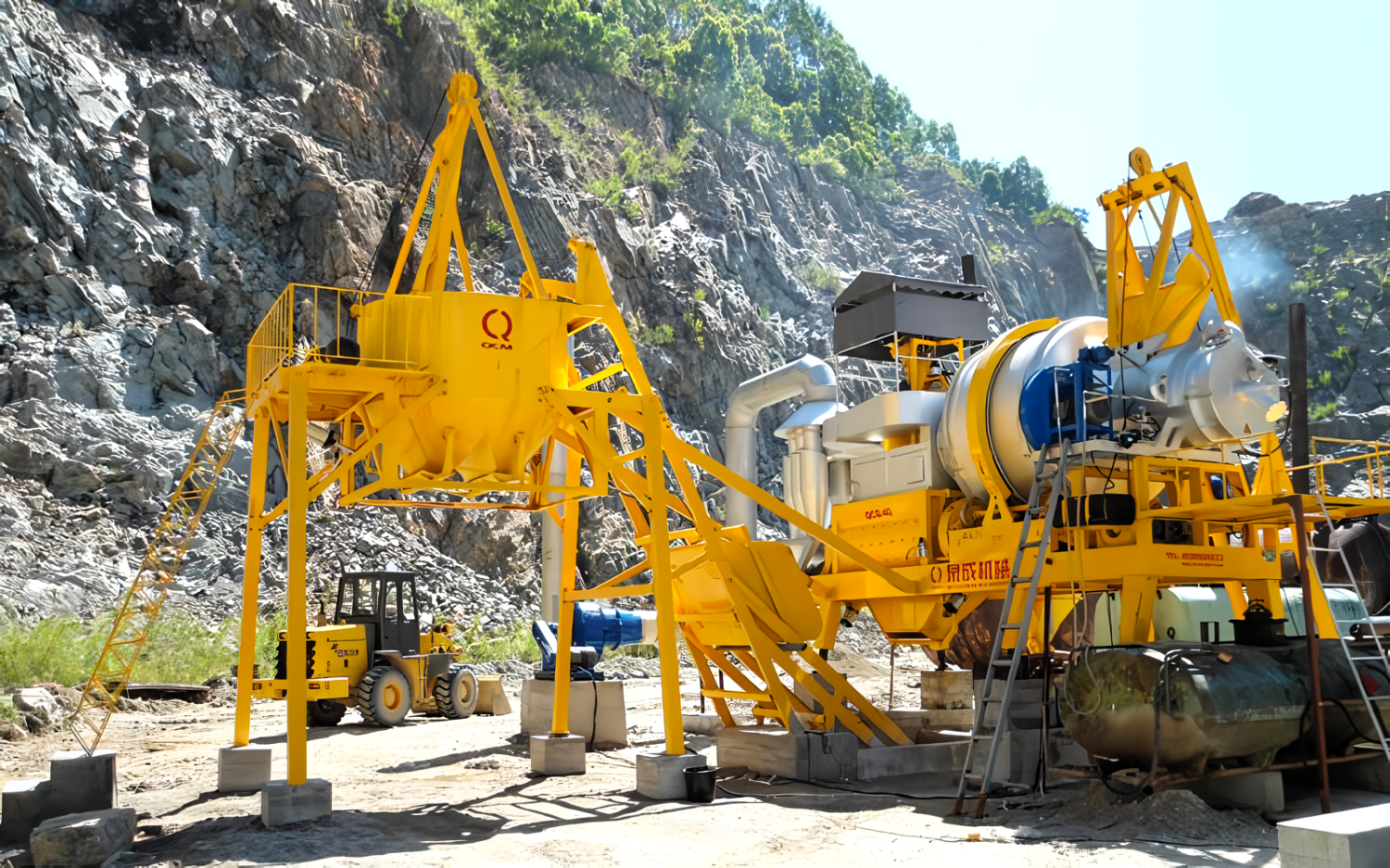

Асфальтный мобильный завод QLB-60

QLB-60

Наименование

Описание

Количество

1.Бункера инертных материалов

Бункера инертных материалов

8м³

3

Разгрузка

Пневматическая

6

Система взвешивания

Объём1000кг

Точность±3%

1

Пневмораспределитель

Q25DC-L15

6

Пневмоцилиндр

QGBES160*200-L3

6

Структура

1

Двигатель

Мощность: 5.5kw

1

Горизонтальный конвейер

B650*17900mm

1

Устройство напряжения

1

Ролик конвейера

1

Датчик взвешивания

TSC-2000кг

4

2. Конвейер для транспортировки материалов до сушильного барабана

Конвейер

В600мм*16метров

1

Двигатель

Мощность3кВт

1

Комплект роликов

3

3.Горелка Дизельная

Дизельная насос

PZ300

1

Высоковольтный дизельный насос

0,55 кВт

1

4. Сушильный барабан

Сушильный барабан

Длина 2100: мм; 16Mn Легированная сталь

2

Большая приводная шестерня

2

Электродвигатель

Мощность: 11kw

2

V - ремень

A787

8

5.Система подачи заполнителя

Бункер для взвешивания

Объём: 180кг;

Точность: ±2%

1

Шнек

219*4m;3kW

1

Пневмоцилиндр

QGB80*200-L3

1

Редуктор

XLD4-9-3

1

Датчик взвешивания

TSC-300кг

1

6.Система подачи битума

Битумный бак с прямым подогревом

Обьем :30м³

2

Нагревательные пластины для битума

2

Система теплопроводного масла

300.000 калорий

1

Насос битума,

1

Электронагревательные клапаны

2

Трубопровод

1

7.Система взвешивания битума

Бункер взвешивания

Объём: 180 кг;

Точность взвешивания: ±2%

1

Нагревательная плита битума

Мощность2кВт

1

Пневмоцилиндр

SC80*50

1

Пневмораспределитель

Q25DC-L15

2

Датчик взвешивания

TSC-300 кг

1

8. Принудительный смеситель

Смеситель

Двухвальный смеситель,1.8м³/

1

Двигатель

Мощность: 15 kw

2

Насос смазки

3

Пневмоцилиндр загрузки

SC80*100

1

Пневмоцилиндр

SC125*250

2

Пневмоцилиндр

SC80*250

1

9.Бункер готового асфальта

Бункер готового асфальта

9т

1

Элеватор готового асфальта

Объём элеватора: 1.4м

1

Электродвигатель элеватора

Мощность: 11kw

1

Пневмоцилиндр

QGB160*450-L3

1

Пневмораспределитель

Q25DC-L15

1

Концевой выключатель

XCE-145

3

10.Система пылеулавливания

Первичное обеспылевание

Циклоный фильтр

1

Двигатель вытяжного вентилятора

Мощность: 15kw

1

Воздуховодная труба

1

Вторичное  обеспыливание

Водяной фильтр

1

11.Система рукавного фильтра

Площадь фильтрации

260 м

1

Мешки обеспыливания

210pcs 217*2060mm, NOMEX мешков (USA. DOPUNT)

1

Стандарт выпуска

100mg/Nm

1

Производительность компрессора

3600-6120m/hr

1

Скорость ветра

1-1.7m/min

1

Потребление ветра

0.25m/min

1

Давление ветра

0.5-0.7Mpa

1

11. Шасси

Мобильное шасси

Передняя ось: 700-16*2pcs;

Задняя ось: 825-20*2pcs

1

Гидравлические опорные ноги

10т

6

12.Пневматическая система управления

Компрессор

Производительность: 1.1m/min; мощность: 7.5kW

1

Трубопровод

1

Электромагнитный клапан

1

13. Система управления на русском языке

Кабина управления

300025002000мм

1

Операционная система

1

Шкаф управления

1

Сенсорный экран

MPT506T

1

Электрический кабель

1

ПЛК система управления

Siemens

1
