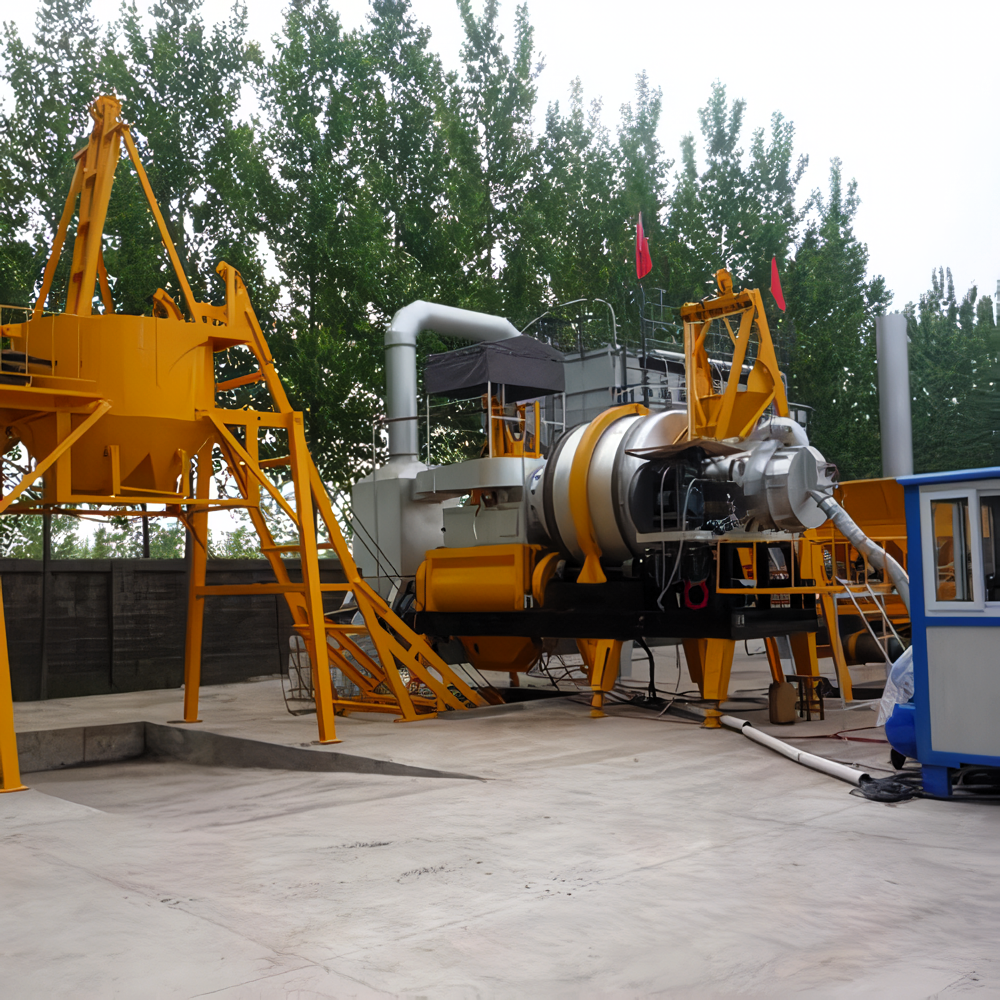

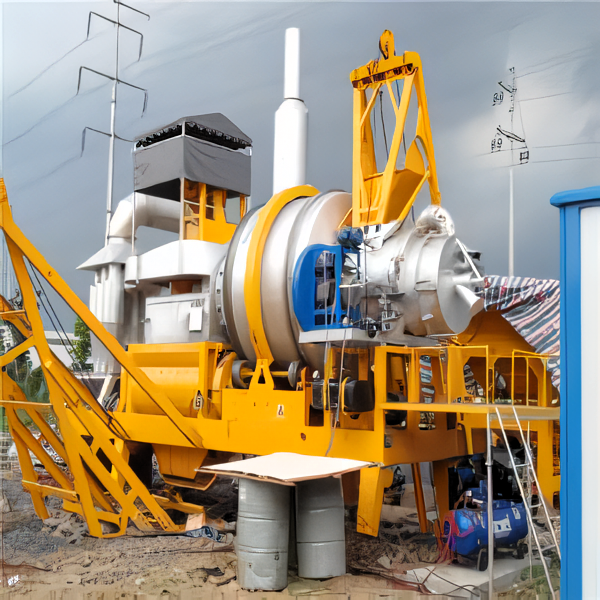

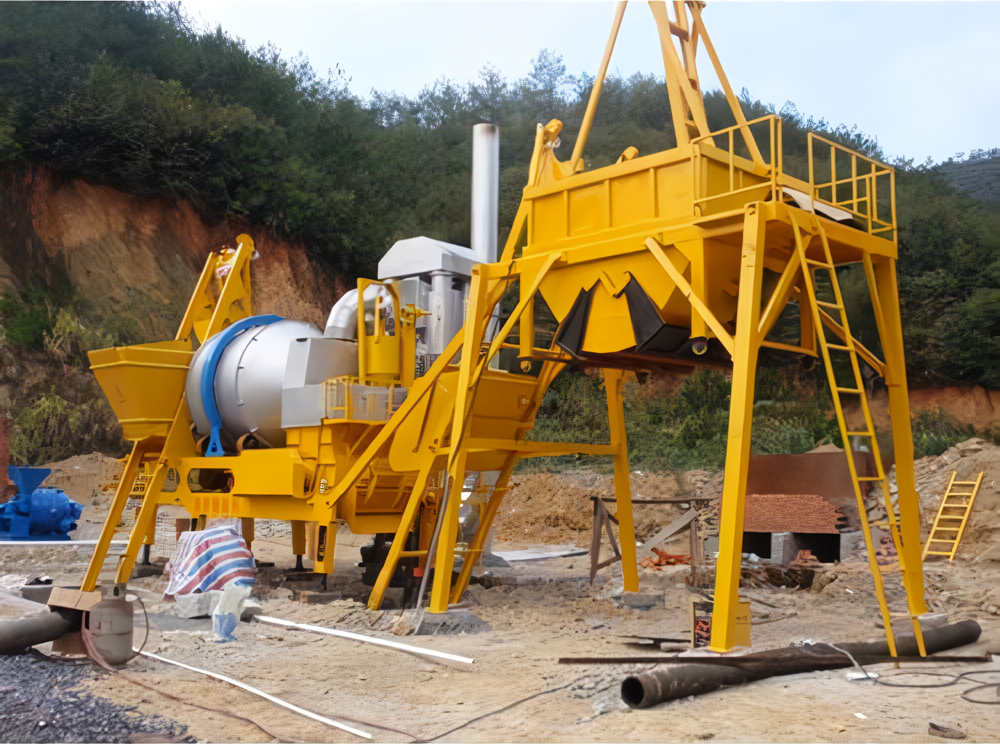

Асфальтный мобильный завод QLB-80

QLB-80

Наименование

Описание

Количество

1.Бункера инертных материалов

Бункера инертных материалов

8м³

4

Бункер взвешивания

4м³

6

Горизонтальный конвейер

B650*23300mm

1

Конвейер

B650*17000mm

1

Мотор-редуктор

YDT7.5-1.25-400x650

1

Мотор-редуктор

YDT3-1.31-320x650

1

Система взвешивания

Объём1000кг

Точность±3%

1

Пневмораспределитель

Q25DC-L15

6

Пневмоцилиндр

QGBES160*200-L3

6

Структура

1

Двигатель

Мощность: 5.5kw

1

Горизонтальный конвейер

B650*17900mm

1

Устройство напряжения

1

Ролик конвейера

1

Датчик взвешивания

TSC-2000кг

4

2. Конвейер для транспортировки материалов до сушильного барабана

Конвейер

В600мм*16метров

1

Двигатель

Мощность3кВт

1

Комплект роликов

3

3.Горелка Дизельная

Дизельная насос

PZ300

1

Высоковольтный дизельный насос

0,55 кВт

1

4. Сушильный барабан

Сушильный барабан

Длина 2100: мм; 16Mn Легированная сталь

2

Большая приводная шестерня

2

Электродвигатель

Мощность: 15kw

2

V - ремень

A787

8

5.Скиповый подъемник

Скип

1.4 m

2

Мотор-редуктор

11 kw

2

Индуктивный выключатель

HL-5300

6

Рама стальная

2

6.Система подачи заполнителя

Бункер для взвешивания

Объём: 180кг;

Точность: ±2%

1

Шнек

219*4m;3kW

1

Пневмоцилиндр

QGB80*200-L3

1

Редуктор

XLD4-9-3

1

Датчик взвешивания

TSC-300кг

1

7.Система подачи битума

Битумный бак с прямым подогревом

Обьем :30м³

2

Нагревательные пластины для битума

2

Система теплопроводного масла

300.000 калорий

1

Насос битума,

1

Электронагревательные клапаны

2

Трубопровод

1

8.Система взвешивания битума

Бункер взвешивания

Объём: 180 кг;

Точность взвешивания: ±2%

1

Нагревательная плита битума

Мощность2кВт

1

Пневмоцилиндр

SC80*50

1

Пневмораспределитель

Q25DC-L15

2

Датчик взвешивания

TSC-300 кг

1

9. Принудительный смеситель

Смеситель

Двухвальный смеситель,2.0м³/

1

Двигатель

Мощность: 18.5 kw

2

Насос смазки

3

Пневмоцилиндр загрузки

QGBZZ125Х200-L3

1

Пневмоцилиндр

QGBES80Х200-L3

2

10.Бункер готового асфальта

Бункер готового асфальта

9т

1

Элеватор готового асфальта

Объём элеватора: 1.4м

1

Электродвигатель элеватора

Мощность: 11kw

1

Пневмоцилиндр

QGB125*200-L3

1

Пневмораспределитель

Q25DC-L15

1

Концевой выключатель

XCE-145

3

11.Система пылеулавливания

Первичное обеспылевание

Циклонный фильтр

1

Двигатель вытяжного вентилятора

Мощность: 15kw

1

Воздуховодная труба

1

Вторичное  обеспыливание

Водяной фильтр

1

12.Система рукавного фильтра

Площадь фильтрации

390 м

1

Мешки обеспыливания

320pcs 217*2060mm, NOMEX мешков (USA. DOPUNT)

1

Стандарт выпуска

100mg/Nm

1

Производительность компрессора

7.5 kw

1

Скорость ветра

1-1.7m/min

1

Потребление ветра

0.25m/min

1

Шнек

BWY22-23-4KwL=5000mm

1

13. Шасси

Мобильное шасси

Передняя ось: 700-16*2pcs;

Задняя ось: 825-20*2pcs

1

Гидравлические опорные ноги

10т

6

14.Пневматическая система управления

Компрессор

Производительность: 1.1m/min; мощность: 7.5kW

1

Трубопровод

1

Электромагнитный клапан

1

15. Система управления на русском языке

Кабина управления

300025002000мм

1

Операционная система

1

Шкаф управления

1

Сенсорный экран

MPT506T

1

Электрический кабель

1

ПЛК система управления

Siemens

1
