Кран-манипулятор (машина-манипулятор)

Кран-манипулятор — один из самых востребованных видов грузоподъёмной спецтехники в России и мире. Эта универсальная машина объединяет функции грузового автомобиля и подъёмного крана, позволяя перевозить и разгружать материалы без привлечения дополнительной техники. В данном руководстве мы подробно разберём все аспекты эксплуатации краново-манипуляторных установок: от базовых определений и конструктивных особенностей до тонкостей выбора, экономики использования и перспектив развития отрасли.

Статья будет полезна строителям, логистам, владельцам бизнеса, механизаторам и всем, кто планирует купить или арендовать грузоподъёмную технику с манипуляторной установкой. Мы дадим конкретные цифры, сравнительные таблицы, практические кейсы и экспертные рекомендации, основанные на действующих нормативах и реальном опыте эксплуатации.

Что такое машина-манипулятор (кран-манипулятор) — определение, расшифровка КМУ

Официальное определение и терминология

Машина-манипулятор — это самоходное транспортное средство, оснащённое краново-манипуляторной установкой (КМУ) для самостоятельной погрузки, разгрузки и перемещения грузов. Согласно ГОСТ 22827-85 «Краны стреловые самоходные общего назначения», кран-манипулятор относится к категории стреловых грузоподъёмных машин, смонтированных на шасси транспортного средства.

Аббревиатура КМУ расшифровывается как «краново-манипуляторная установка». Это гидравлический механизм, состоящий из стрелы (одной или нескольких секций), гидроцилиндров, поворотной колонны и системы управления. Установка монтируется на раму грузового автомобиля и обеспечивает подъём, опускание, поворот и перемещение груза в рабочей зоне.

В нормативной документации (ПБ 10-257-98 «Правила устройства и безопасной эксплуатации кранов-манипуляторов») данная техника определяется как «грузоподъёмная машина, состоящая из краноманипуляторной установки, смонтированной на транспортном средстве или фундаменте». Это определение охватывает как мобильные (на шасси автомобиля), так и стационарные варианты.

Что такое КМУ на авто: суть технологии

Когда говорят «КМУ на авто», имеют в виду гидравлическую стрелу-манипулятор, установленную непосредственно на раму грузового автомобиля. Краново-манипуляторная установка превращает обычный бортовой грузовик в самозагружающееся транспортное средство. Водитель может самостоятельно загрузить и разгрузить платформу без привлечения автокрана или погрузчика.

Принцип работы КМУ основан на гидравлике. Насос, приводимый от двигателя автомобиля через коробку отбора мощности (КОМ), создаёт давление в гидросистеме — обычно от 200 до 350 бар. Рабочая жидкость (гидравлическое масло) подаётся в цилиндры стрелы, обеспечивая выдвижение секций, подъём и поворот. Современные системы управления позволяют оператору контролировать до 8 независимых движений одновременно.

Ключевое преимущество технологии — автономность. Машина с краново-манипуляторной установкой не зависит от наличия разгрузочной инфраструктуры на объекте. Это особенно критично при доставке материалов на строительные площадки, в труднодоступные районы, на объекты без козловых или мостовых кранов.

Отличие крана-манипулятора от автокрана

Кран-манипулятор и автокран — принципиально разная грузоподъёмная техника, хотя обе машины относятся к стреловым кранам. Автокран — это специализированная машина, предназначенная исключительно для подъёма и перемещения грузов. У автокрана нет грузовой платформы для транспортировки материалов. Манипулятор же совмещает транспортную и грузоподъёмную функции.

Автокран обладает значительно большей грузоподъёмностью — от 16 до 500 тонн и более. КМУ обычно работает с грузами от 1 до 20 тонн (в редких случаях до 40 тонн). Однако манипулятор компактнее, мобильнее и экономичнее в эксплуатации. Один рейс машины-манипулятора заменяет два рейса: грузовика и автокрана.

Правовой статус и регулирование

Краново-манипуляторная установка подлежит регистрации в Ростехнадзоре, если грузоподъёмность превышает 1 тонну и грузовой момент составляет более 4 тонно-метров. Основной нормативный документ — ПБ 10-257-98 «Правила устройства и безопасной эксплуатации кранов-манипуляторов». Также применяются требования РД 22-330-03 «Краны-манипуляторы. Нормы расчёта стальных конструкций».

Оператор крана-манипулятора должен иметь удостоверение на право управления данным типом грузоподъёмных машин. Обучение проводится в специализированных учебных центрах с последующей аттестацией в Ростехнадзоре. Периодическая проверка знаний — не реже одного раза в 12 месяцев.

История развития кранов-манипуляторов

История краново-манипуляторных установок начинается в 1940-х годах в Швеции. Компания Hiab (Hydrauliska Industri AB) в 1944 году представила первый серийный гидравлический погрузочный кран для грузовых автомобилей. Установка имела грузоподъёмность 2 тонны и предназначалась для лесозаготовительной промышленности — загрузки брёвен на лесовозы без привлечения стационарных кранов.

В 1950–60-е годы технология распространилась по Европе. Австрийская компания Palfinger начала производство в 1964 году, итальянская Fassi — в 1965-м. Каждый производитель привнёс свои инновации: Palfinger сделал ставку на высокопрочные стали, Hiab — на гидравлические системы управления, Fassi — на компактность и скорость.

В Японии развитие шло параллельно, но по другому пути. Tadano (основана 1948) и Unic (1961) развивали телескопические (L-образные) конструкции, оптимизированные под городские условия японских мегаполисов, где пространство ограничено. Корейские производители (Soosan, Kanglim) появились в 1980-х, ориентируясь на экспорт доступной техники.

В СССР грузоподъёмная техника с манипулятором развивалась медленнее: основной акцент делался на тяжёлые автокраны. Первые отечественные КМУ появились лишь в 1990-х (ИНМАН, Велмаш). До этого рынок заполнялся импортной техникой — сначала японской б/у (из Владивостока), затем корейской и европейской новой.

Сегодня мировой рынок КМУ оценивается в $8–10 млрд ежегодно. Лидеры — Palfinger (35% мирового рынка), Hiab/Cargotec (25%), Fassi (8%), Tadano (7%). Российский рынок — около 3 000–4 000 новых КМУ в год плюс 5 000–7 000 подержанных (импорт из Японии, Кореи, Европы).

Как выглядит машина-манипулятор: внешний вид и устройство

Как выглядит машина-манипулятор: общий вид и компоновка

Внешне машина-манипулятор представляет собой грузовой автомобиль с бортовой платформой, на раме которого установлена гидравлическая стрела. В транспортном положении стрела сложена и уложена на специальные опоры над кабиной или вдоль рамы. По бокам рамы расположены выносные опоры (аутригеры), которые раскладываются при работе для обеспечения устойчивости.

Типичная компоновка: кабина водителя → КМУ (за кабиной или между кабиной и кузовом) → бортовая платформа → задний свес. Существуют варианты с размещением манипулятора в задней части рамы, что увеличивает длину грузовой платформы, но ограничивает обзор оператора при погрузке.

Габариты машины-манипулятора зависят от базового шасси. На лёгких шасси (Isuzu, Hino, ГАЗ) общая длина составляет 6–8 метров, ширина — 2,2–2,5 метра, высота — 3,0–3,8 метра. На тяжёлых шасси (КАМАЗ, Volvo, Scania) длина достигает 10–12 метров при высоте до 4 метров.

Основные конструктивные элементы

Конструкция крана-манипулятора включает несколько ключевых узлов. Поворотная колонна — основание стрелы, обеспечивающее вращение на 360° (или ограниченный сектор 400°). Колонна крепится к подрамнику, который распределяет нагрузку на раму автомобиля. Внутри колонны расположен поворотный механизм — обычно гидромотор с планетарным редуктором.

Стрела — рабочий орган манипулятора, состоящий из одной или нескольких секций. Различают основную (подъёмную) стрелу и выдвижные (телескопические) секции. Стрела изготавливается из высокопрочной стали (марки S690QL, S960QL) с толщиной стенки от 4 до 12 мм. Профиль сечения — шестигранный или восьмигранный для максимальной жёсткости при минимальном весе.

Гидроцилиндры — силовые элементы, преобразующие давление гидравлической жидкости в линейное перемещение. На типичной КМУ установлено от 3 до 8 цилиндров: подъёма стрелы, выдвижения секций, складывания коленьев. Диаметр поршня — от 80 до 200 мм, рабочее давление — 250–350 бар.

Аутригеры (выносные опоры) — телескопические балки с гидравлическими домкратами, обеспечивающие устойчивость машины при работе. Вылет аутригеров составляет от 3 до 7 метров (по ширине). Каждая опора воспринимает нагрузку до 10–25 тонн. Опоры устанавливают на грунт через специальные подкладки площадью не менее 1 м².

Система управления

Современные краново-манипуляторные установки оснащаются несколькими постами управления. Основной пост — пульт на поворотной колонне с рычагами или джойстиками. Дистанционный пост — радиопульт (пропорциональное управление), позволяющий оператору находиться на расстоянии до 100 метров от машины и контролировать все движения стрелы.

Продвинутые модели оснащены системами автоматического ограничения грузоподъёмности (ОГП). Эти электронные приборы контролируют нагрузку в реальном времени и блокируют опасные движения при превышении допустимого грузового момента. На дисплее оператора отображается текущая нагрузка, вылет стрелы, угол подъёма и запас устойчивости.

Грузовая платформа

Бортовая платформа машины-манипулятора предназначена для транспортировки грузов. Длина платформы варьируется от 4 до 8 метров в зависимости от размещения КМУ и длины колёсной базы. Грузоподъёмность платформы — от 3 до 15 тонн. Борта могут быть откидными (три стороны), что облегчает погрузку длинномерных материалов.

На платформе часто устанавливают дополнительное оборудование: коники для перевозки труб и бруса, ложементы для контейнеров, крепёжные рым-болты и такелажные проушины. Пол платформы изготовлен из рифлёной стали толщиной 3–5 мм или из деревянного настила (дуб, лиственница) толщиной 40–50 мм.

Цветовая маркировка и идентификация

Краново-манипуляторные установки окрашиваются в фирменные цвета производителей: Palfinger — оранжевый (RAL 2004), Hiab — красный (RAL 3020), Fassi — синий (RAL 5010), Soosan — голубой, Kanglim — зелёный, ИНМАН — серый/оранжевый. По цвету стрелы опытный специалист мгновенно определяет производителя КМУ.

На колонне и стреле размещаются обязательные маркировки: заводской номер, год выпуска, максимальная грузоподъёмность, грузовой момент. Также наклеиваются предупреждающие знаки: «Опасная зона», «Не стоять под стрелой», «Максимальная нагрузка на данном вылете». Отсутствие маркировки — основание для запрета эксплуатации при проверке.

Что делает машина-манипулятор: основные функции и возможности

Погрузка и разгрузка

Главная функция, ради которой создан кран-манипулятор, — самостоятельная погрузка и разгрузка грузов. Оператор выставляет аутригеры, раскладывает стрелу и с помощью грузового крюка или специального захвата поднимает материалы с земли на платформу (или наоборот). Весь цикл погрузки одного поддона занимает 2–5 минут.

Типичные грузы: поддоны с кирпичом и блоками (1–1,5 тонны), пачки арматуры (2–5 тонн), бетонные кольца (0,5–2 тонны), металлоконструкции, оборудование, контейнеры. Машина-манипулятор способна работать с грузами различной конфигурации благодаря сменным грузозахватным приспособлениям.

Транспортировка грузов

В отличие от автокрана, манипулятор перевозит грузы на собственной платформе. Это ключевое преимущество: одна машина выполняет работу двух единиц техники. Дальность перевозки не ограничена — грузоподъёмная техника с КМУ эксплуатируется как обычный грузовой автомобиль с соблюдением ПДД и допустимых весовых параметров.

При транспортировке стрела складывается в транспортное положение, аутригеры убираются, груз закрепляется на платформе стяжными ремнями или цепями. Максимальная скорость движения по дорогам общего пользования — 70–90 км/ч (зависит от шасси и загрузки).

Монтажные работы

Манипуляторная установка активно используется для монтажных операций: установка кондиционеров на фасады, монтаж рекламных конструкций, сборка металлоконструкций, установка дорожных знаков и светофоров. Точность позиционирования современных КМУ составляет ±20–50 мм, что достаточно для большинства монтажных задач.

Для монтажных работ на грузоподъёмной технике устанавливают специальные навесные приспособления: люльки (корзины) для подъёма людей, вилочные захваты, вакуумные присоски для стекла, магнитные захваты для листового металла. Каждое приспособление должно быть сертифицировано и внесено в паспорт установки.

Аварийно-спасательные операции

Краново-манипуляторные установки применяются в аварийно-спасательных операциях: подъём перевернувшихся автомобилей, разбор завалов, установка временных ограждений. Компактность и быстрота развёртывания (3–5 минут) делают спецтехнику с манипулятором незаменимой в экстренных ситуациях на дорогах и в городской среде.

Работа с контейнерами и модульными конструкциями

Отдельное направление — перевозка и установка морских контейнеров (20 и 40 футов), бытовок, модульных зданий, блок-контейнеров. Для этих задач используются тяжёлые КМУ грузоподъёмностью от 7 до 15 тонн с удлинёнными стрелами. Специальные спредеры (контейнерные захваты) фиксируют контейнер за угловые фитинги, обеспечивая безопасный подъём.

Навесное оборудование и расширение функционала

Функциональность крана-манипулятора значительно расширяется с помощью навесного оборудования. Грейферный захват — для работы с сыпучими материалами (щебень, песок, зерно), объём 0,3–1,5 м³. Ротатор — обеспечивает непрерывное вращение захвата на 360°, незаменим при точном позиционировании груза. Буровое оборудование — шнековый бур диаметром 200–600 мм для устройства свай, столбов, скважин.

Люлька (рабочая платформа) — корзина для подъёма людей на высоту. Грузоподъёмность — 200–300 кг (2 человека + инструмент). Используется для монтажных, ремонтных и обслуживающих работ. Требует дополнительной сертификации КМУ и ежегодных испытаний. Высота подъёма рабочей платформы — до 25 метров.

Вилочный захват — для работы с поддонами без строповки. Вилы длиной 1 000–1 200 мм захватывают европоддон (1200×800 мм) или финский поддон (1200×1000 мм). Грузоподъёмность — до 2,5 тонн. Значительно ускоряет погрузку паллетизированных грузов: 1 поддон за 40–60 секунд вместо 2–3 минут при строповке.

Магнитный захват — электромагнит или постоянный магнит для работы с листовым металлом, трубами, металлоломом. Грузоподъёмность — до 5 тонн. Исключает необходимость ручной строповки — оператор подводит магнит к грузу и активирует захват дистанционно.

Крюковая подвеска с полиспастом — увеличивает грузоподъёмность КМУ в 2 раза за счёт полиспастной системы (двукратный или трёхкратный полиспаст). Снижает скорость подъёма, но позволяет работать с грузами, превышающими номинал стрелы при прямом подвесе.

Как называется машина с краном-манипулятором: все названия и синонимы

Официальные наименования

В технической документации используются строгие термины: «кран-манипулятор», «транспортное средство с краново-манипуляторной установкой», «автомобиль с КМУ». В ПТС (паспорте транспортного средства) такая машина записывается как «бортовой автомобиль с краново-манипуляторной установкой» с указанием модели шасси и марки КМУ.

ГОСТ 22827-85 относит кран-манипулятор к категории «краны стреловые самоходные». В международной классификации используется термин «loader crane» (погрузочный кран) или «knuckle boom crane» (кран с шарнирной стрелой). Японские производители применяют термин «truck-mounted crane» (кран, установленный на грузовик).

Разговорные названия

В профессиональной среде и обиходе машина-манипулятор имеет множество неформальных названий. «Воровайка» — самое распространённое просторечное название, происходящее от слова «воровать» (машина якобы «ворует» груз с земли). Название закрепилось в 1990-е годы, когда первые корейские и японские манипуляторы массово появились на российском рынке.

«Манипулятор» — сокращённое название, обозначающее и саму КМУ, и автомобиль с установкой. «Кму-шка» или «камушка» — жаргонное производное от аббревиатуры КМУ. «Самогруз» — название, подчёркивающее способность машины загружаться самостоятельно. Это слово распространено в Сибири и на Дальнем Востоке.

Если вас интересует, как по-другому называется машина-манипулятор, вот полный список синонимов: кран-манипулятор, КМУ, воровайка, самогруз, бортовой с гидроманипулятором, автомобиль с крановой установкой, loader crane, гидрокран, грузовик с манипулятором, бортовой кран. Все эти названия обозначают одну и ту же категорию техники — воровайка машина в каталогах техники.

Различия в названиях по регионам

Интересно, что терминология различается по регионам России. В Москве и Центральном округе чаще говорят «манипулятор». В Сибири и на Урале прижился термин «самогруз». На Дальнем Востоке, где преобладает японская техника, используют название «кран-борт» или просто «борт с краном». В Санкт-Петербурге можно услышать «кукла» — от характерного движения стрелы, напоминающего кукольную руку.

Классификация по базовому шасси

Также грузоподъёмную технику называют по марке базового шасси: «манипулятор на КАМАЗе», «манипулятор Хино», «манипулятор Isuzu». Это помогает заказчику быстро понять грузоподъёмность и габариты техники, так как каждое шасси имеет характерные параметры.

Международная терминология

Для работы с иностранными каталогами и документацией полезно знать международные термины. На английском: loader crane (погрузочный кран — общий термин), knuckle boom crane (кран с шарнирной стрелой — Z-тип), telescopic crane (телескопический — L-тип), truck-mounted crane (кран на грузовике). На немецком: Ladekran, Knickarmkran. На японском: 積載型クレーン (sekisai-gata kurein — кран грузового типа).

В международных тендерах и при заказе запчастей необходимо использовать точные технические наименования на языке производителя. Путаница в терминологии приводит к поставке неправильных комплектующих и простоям техники. Рекомендуется вести двуязычный каталог запчастей (русский + язык производителя).

Виды кранов-манипуляторов по конструкции стрелы (Z-образные и L-образные)

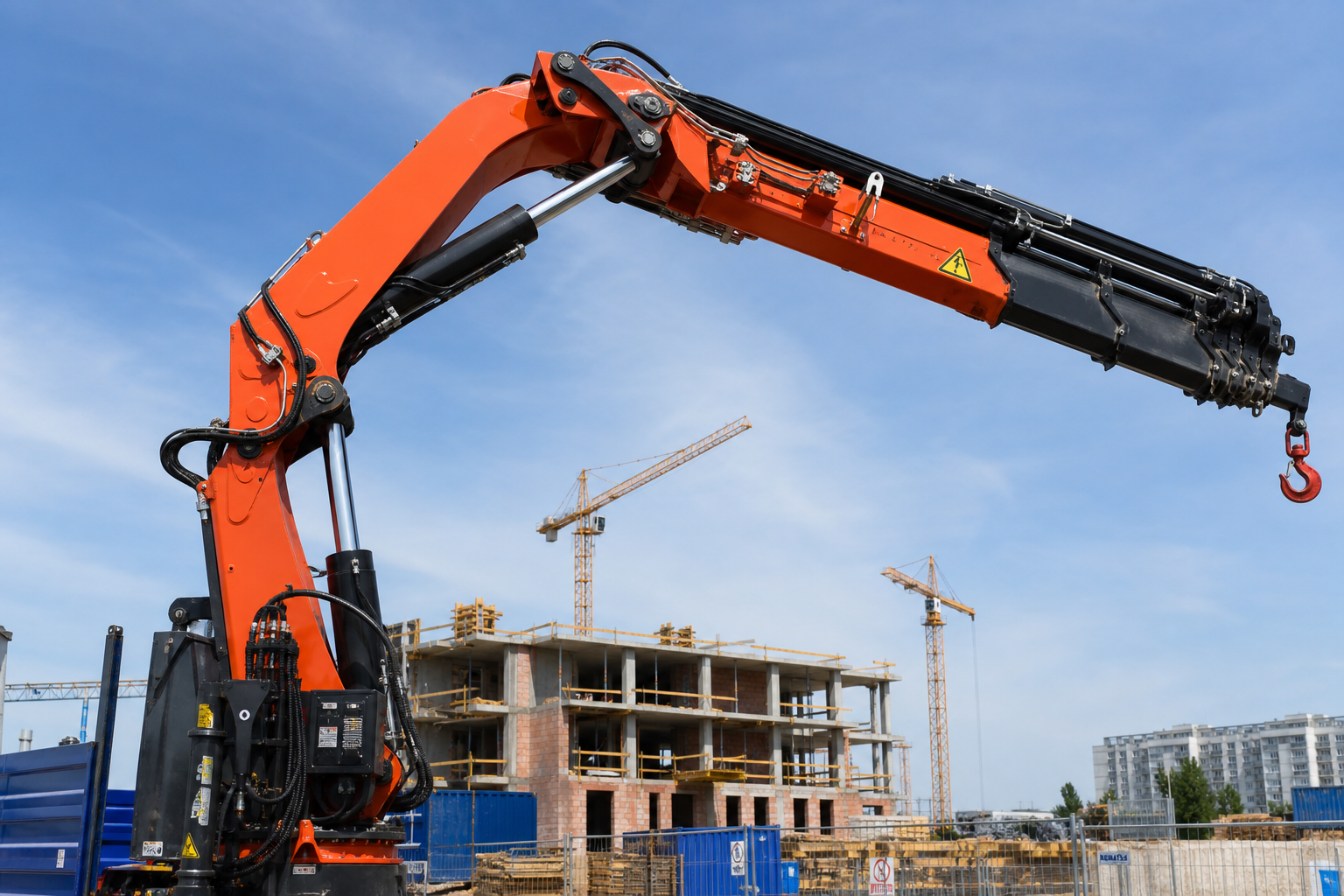

Z-образная (шарнирно-сочленённая) стрела

Z-образная стрела (шарнирно-сочленённая, knuckle boom) — наиболее распространённый тип конструкции в Европе и России. Название происходит от формы стрелы в сложенном состоянии, напоминающей букву Z. Стрела состоит из двух или трёх основных секций, соединённых шарнирами (коленями), и может дополняться телескопическими выдвижными элементами.

Принцип работы: первая секция (подъёмная стрела) поднимается гидроцилиндром от колонны, вторая секция (складная рукоять) раскладывается относительно первой. Дополнительные телескопические секции выдвигаются из основной стрелы, увеличивая вылет. Общий вылет Z-образных КМУ достигает 20–30 метров при грузоподъёмности на максимальном вылете 0,5–2 тонны.

Преимущества Z-образной конструкции: компактное складывание (стрела убирается за кабину, не выступая за габариты машины), высокая маневренность стрелы, возможность работы «через препятствие» (подъём груза из-за забора, стены), оптимальное соотношение вылет/грузоподъёмность. Манипуляторная установка с шарнирной стрелой весит на 15–25% меньше аналогичной телескопической при равной грузоподъёмности.

Ведущие производители Z-образных КМУ: Palfinger (Австрия), Hiab (Швеция/Финляндия), HMF (Дания), Fassi (Италия), Kanglim (Южная Корея), Unic (Япония), ИНМАН (Россия). Модельный ряд охватывает грузовые моменты от 2 до 200 тонно-метров.

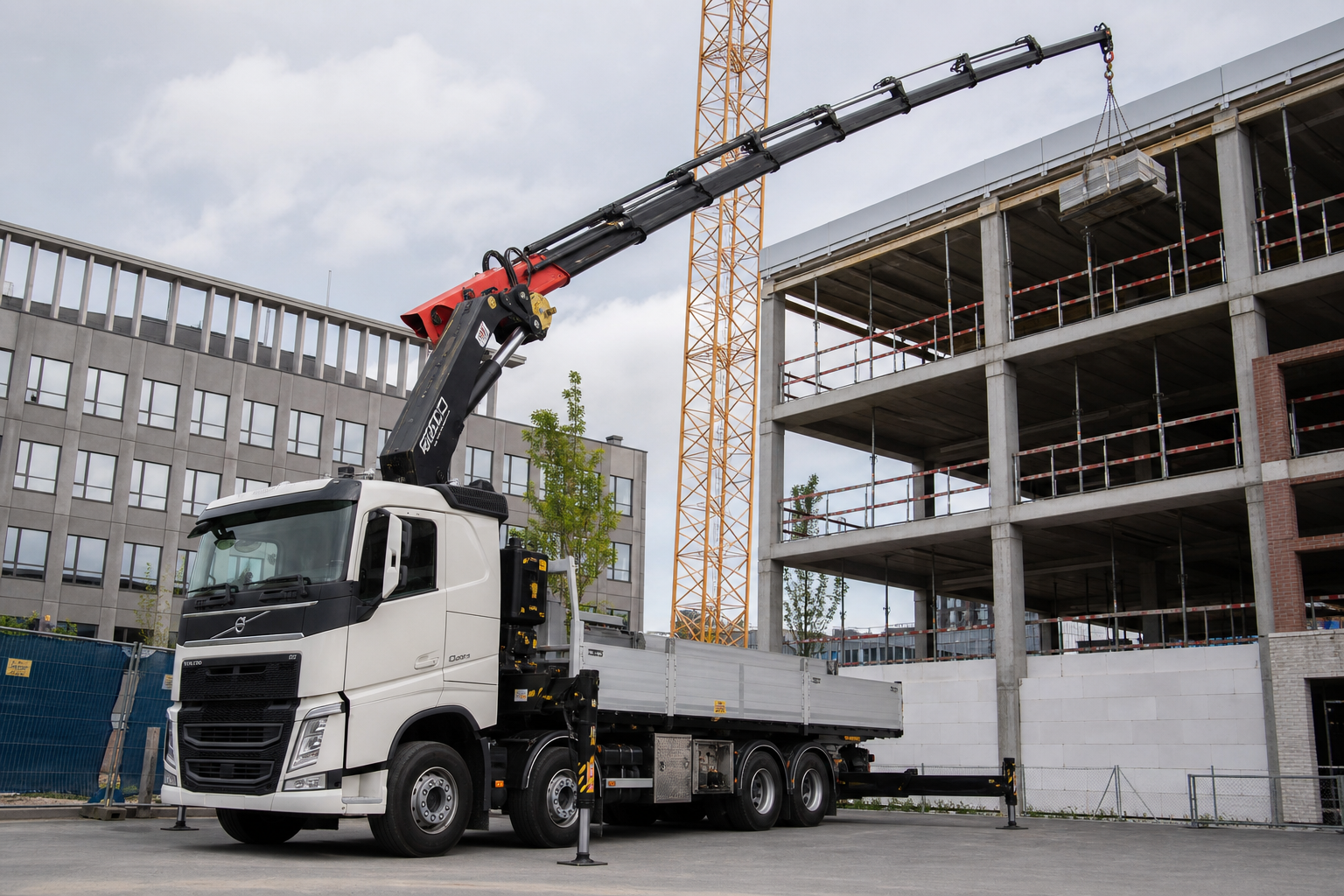

L-образная (телескопическая) стрела

L-образная стрела (телескопическая, straight boom) — конструкция, характерная для японской и корейской школы кранострения. В транспортном положении стрела сложена в виде буквы L: основная секция лежит горизонтально вдоль рамы, телескопические секции вложены друг в друга. При работе стрела поднимается и секции выдвигаются последовательно, образуя прямую линию.

Телескопическая конструкция обеспечивает больший вертикальный вылет (высоту подъёма) при меньшем горизонтальном. КМУ с L-образной стрелой популярны для работ, требующих значительной высоты: монтаж на верхних этажах зданий, установка антенн, работа с линиями электропередач. Высота подъёма крюка может достигать 25–35 метров.

Особенность телескопических стрел — плавность и точность перемещения груза. Телескопические секции движутся линейно (без угловых перемещений), что обеспечивает предсказуемость траектории. Это важно при монтаже хрупких конструкций, стеклопакетов, оборудования с точными посадочными местами.

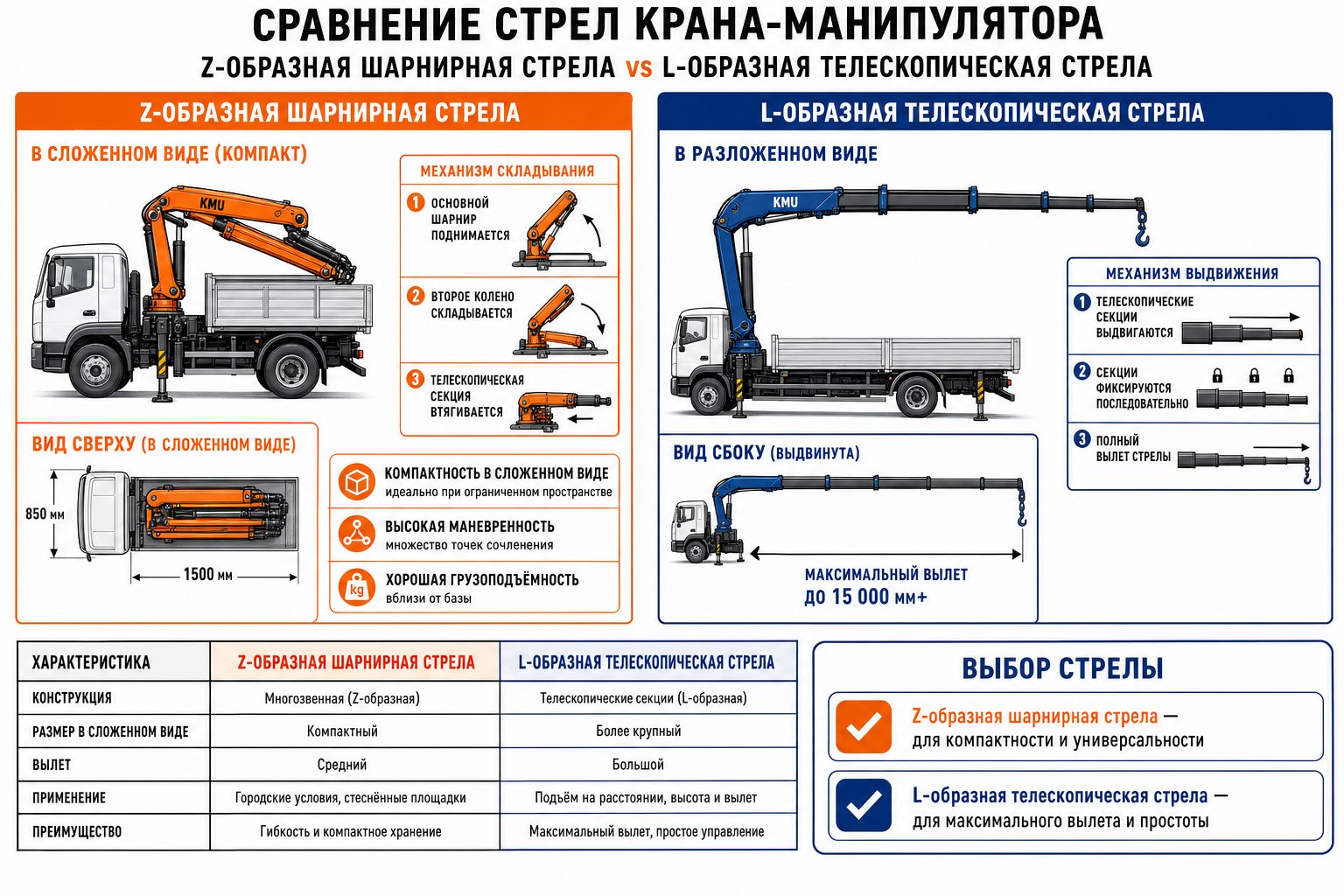

Сравнение Z-образных и L-образных стрел

Принцип работы Z-образной стрелы: подробный разбор механики

Рассмотрим подробнее кинематику Z-образной стрелы. В сложенном (транспортном) положении первая секция (основной рычаг) опущена вниз, вторая секция (рукоять) сложена параллельно первой — образуется компактная Z-форма высотой не более 2,5–3 метров. При развёртывании первая секция поднимается гидроцилиндром подъёма (ход штока 800–1 500 мм), затем вторая секция раскладывается цилиндром рукояти.

Телескопические удлинители (от 1 до 6 секций) выдвигаются последовательно внутренними гидроцилиндрами. Каждая секция увеличивает вылет на 2–4 метра. Механизм выдвижения — «цилиндр-цепь» (один цилиндр через систему цепей и блоков выдвигает все секции) или «мультицилиндровый» (отдельный цилиндр для каждой секции — дороже, но надёжнее и быстрее).

Угол между первой и второй секцией в рабочем положении варьируется от 0° (секции выстроены в линию — максимальный вылет) до 180° (секции параллельны — максимальная высота или работа «за препятствием»). Именно эта регулируемость делает Z-стрелу такой универсальной: один и тот же манипулятор может работать как «длинная рука» (горизонтальная подача) и как «высокая рука» (вертикальный подъём).

Принцип работы L-образной стрелы: телескопическая механика

L-образная стрела устроена проще кинематически: основная секция (рычаг) поднимается на нужный угол, а телескопические секции выдвигаются прямолинейно вдоль оси стрелы. Подъём обеспечивается одним мощным цилиндром (диаметр поршня 120–200 мм), а выдвижение — внутренними цилиндрами (по одному на каждую секцию или система «один цилиндр + цепи»).

Количество телескопических секций — от 2 до 7. При 7 секциях достигается вылет 25–30 метров. Секции изготовлены из шестигранного или восьмигранного профиля с антифрикционными направляющими (полимерные вкладыши или бронзовые втулки). Точность хода — ±1 мм, что обеспечивает плавное выдвижение без рывков.

Основное ограничение L-образной конструкции — невозможность работы «за препятствием». Стрела представляет собой прямую линию от колонны до крюка. Если между машиной и грузом стоит стена, забор или другое препятствие — L-стрела не сможет его обойти (в отличие от Z-образной, которая «перешагивает» преграды за счёт шарнирного излома).

Комбинированные стрелы

Ряд производителей выпускает комбинированные конструкции, сочетающие преимущества обоих типов. Например, шарнирно-телескопическая стрела имеет Z-образное основание (для компактного складывания и маневренности) с телескопическим окончанием (для увеличения вылета и точности). Такие решения предлагают Palfinger (серия PK с опцией «long boom»), Hiab (серия X-HiPro), ИНМАН (серия ИМ).

Комбинированные стрелы стоят на 20–40% дороже стандартных, но обеспечивают максимальную универсальность. Они оптимальны для компаний, выполняющих разнообразные задачи: от доставки стройматериалов до монтажных работ на высоте.

Специальные типы стрел

Помимо основных типов, существуют специализированные конструкции. Лесовозные стрелы (timber cranes) — укороченные, усиленные, с ротаторным захватом для работы с брёвнами. Морские стрелы — из нержавеющей стали или с антикоррозийным покрытием, для работы на судах. Железнодорожные стрелы — адаптированные под габариты подвижного состава, с ограничителями поворота для работы в пределах железнодорожного полотна.

Классификация КМУ по грузоподъёмности (мини, лёгкие, средние, тяжёлые)

Мини-манипуляторы (до 2 тонн)

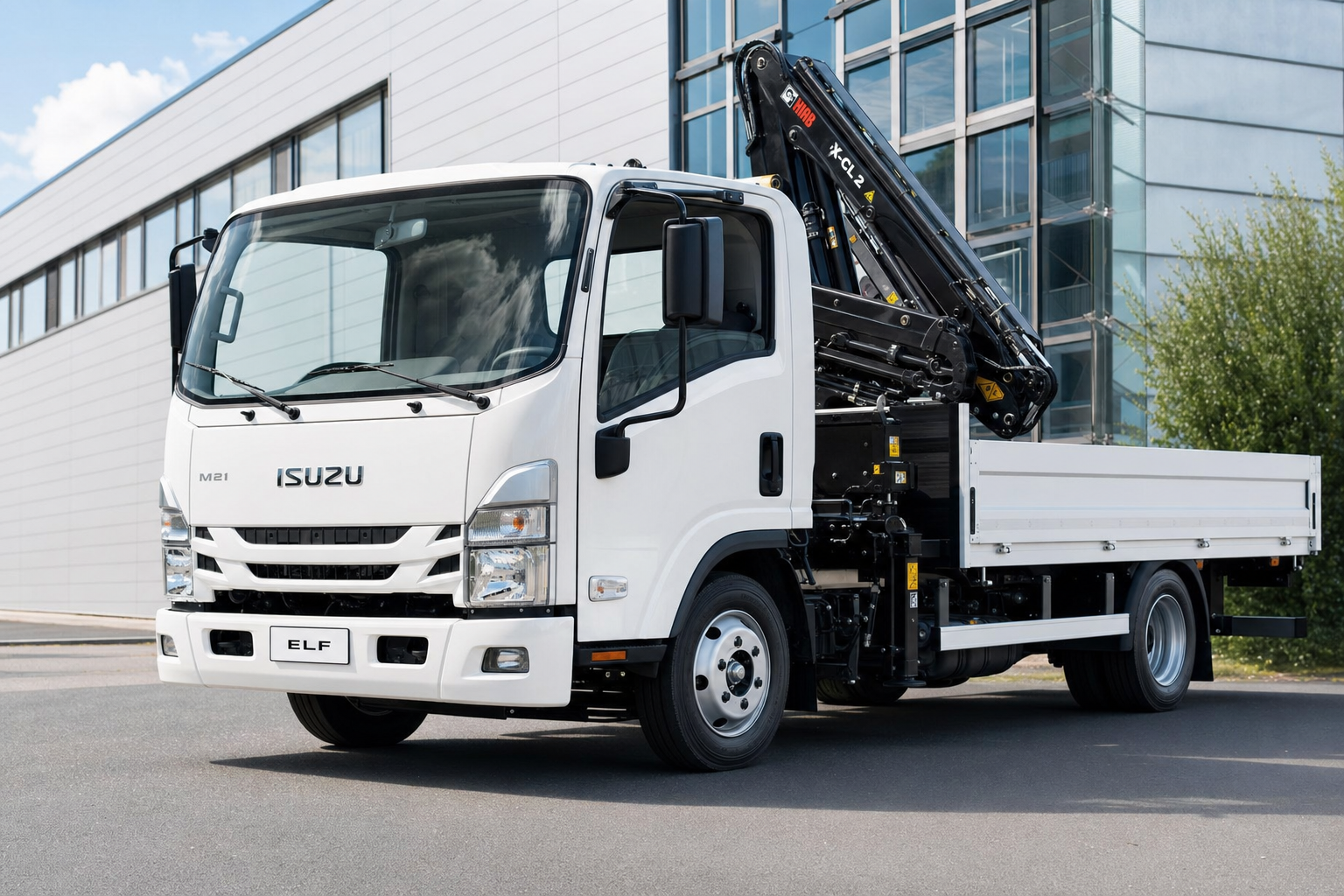

Мини-манипуляторы устанавливаются на лёгкие коммерческие автомобили грузоподъёмностью до 3,5 тонн. Грузовой момент — от 1 до 4 тонно-метров, максимальная грузоподъёмность — 0,5–2 тонны. Вылет стрелы — 3–8 метров. Базовые шасси: ГАЗ-3302 «Газель», Isuzu ELF, Mitsubishi Canter, Hyundai HD65.

Область применения: доставка и монтаж кондиционеров, перевозка малых партий стройматериалов (до 10 поддонов), обслуживание торговых точек, работа в стеснённых городских условиях. Мини-манипуляторы не требуют регистрации в Ростехнадзоре (при грузоподъёмности до 1 тонны), что упрощает эксплуатацию.

Лёгкие КМУ (2–5 тонн): рабочие лошадки рынка

Лёгкий класс — самый массовый сегмент рынка. Грузовой момент — 5–15 тонно-метров, грузоподъёмность — 2–5 тонн, вылет — 6–14 метров. Базовые шасси: Isuzu Forward, Hino Ranger, КАМАЗ-4308, Hyundai HD78/HD120, MAN TGL. Масса самой установки — 800–2 500 кг.

Это рабочие лошадки строительной отрасли и логистики. Они доставляют и разгружают кирпич, блоки, плиты перекрытий, металлопрокат, кабельные барабаны. Техника данного класса — манипулятор 5 тонн — покрывает до 60% всех задач на типичной строительной площадке. Стоимость новой установки: 1,5–4 млн рублей.

Средние КМУ (5–10 тонн)

Средний класс предназначен для работы с тяжёлыми грузами: бетонные конструкции, металлоконструкции каркасных зданий, крупногабаритное оборудование, морские контейнеры. Грузовой момент — 15–40 тонно-метров, грузоподъёмность — 5–10 тонн, вылет — 10–20 метров.

Базовые шасси: КАМАЗ-65117, Volvo FL/FE, Scania P-серия, MAN TGM, Isuzu Giga. Масса КМУ: 2 500–5 000 кг. Установки среднего класса требуют шасси с усиленной рамой и подвеской, а также коробку отбора мощности повышенной производительности (расход масла 60–120 л/мин). Техника категории КМУ манипулятор 10 тонн справляется с подавляющим большинством задач на промышленных объектах.

Тяжёлые КМУ (свыше 10 тонн)

Тяжёлый класс — специализированная техника для промышленных и инфраструктурных проектов. Грузовой момент — 40–200 тонно-метров, грузоподъёмность — 10–40 тонн, вылет — 15–35 метров. Базовые шасси: КАМАЗ-6520, Volvo FH/FM, Scania R-серия, MAN TGX, Mercedes-Benz Actros.

Применение: монтаж мостовых балок, установка тяжёлого промышленного оборудования, работа с крупными модульными конструкциями, обслуживание портов и терминалов. Масса установки — 5 000–15 000 кг. Стоимость новых КМУ тяжёлого класса достигает 15–40 млн рублей. Такие машины часто оснащаются системами телематики и дистанционного мониторинга.

Сверхлёгкие КМУ (микроманипуляторы)

Отдельно стоит упомянуть сверхлёгкий сегмент — микроманипуляторы с грузовым моментом менее 1 тм. Они монтируются на пикапы (Toyota Hilux, Mitsubishi L200, UAZ Patriot) и легковые фургоны. Грузоподъёмность — 200–500 кг, вылет — 2–4 метра. Применяются для: установки банкоматов, доставки торговых автоматов, обслуживания кондиционерных блоков, мелкого монтажа.

Преимущество микроманипуляторов — отсутствие необходимости в регистрации Ростехнадзора и удостоверении оператора (при грузоподъёмности до 1 тонны). Это снижает бюрократические барьеры для малого бизнеса. Стоимость установки — 300 000–800 000 рублей. Популярные модели: Maxilift ML 150, Cormach 4000, Atlas ABL 30.

Сводная таблица классификации по грузоподъёмности

Типы манипуляторов по типу монтажа (бортовые, седельные, прицепные)

Общая классификация по типу установки

Способ монтажа краново-манипуляторной установки на транспортное средство определяет эксплуатационные характеристики, область применения и стоимость техники. По расположению КМУ относительно грузовой платформы выделяют пять основных типов: закабинный (бортовой), заднемонтированный, седельный, прицепной и стационарный. Каждый вариант имеет свои сильные и слабые стороны, которые мы подробно разберём ниже.

В России абсолютное большинство (около 80%) всех кранов-манипуляторов используют закабинную схему размещения. Это объясняется универсальностью данной компоновки, хорошей обзорностью для оператора и оптимальным распределением нагрузки по осям автомобиля. Остальные 20% приходятся на заднемонтированные (12%), прицепные (5%) и седельные (3%) варианты.

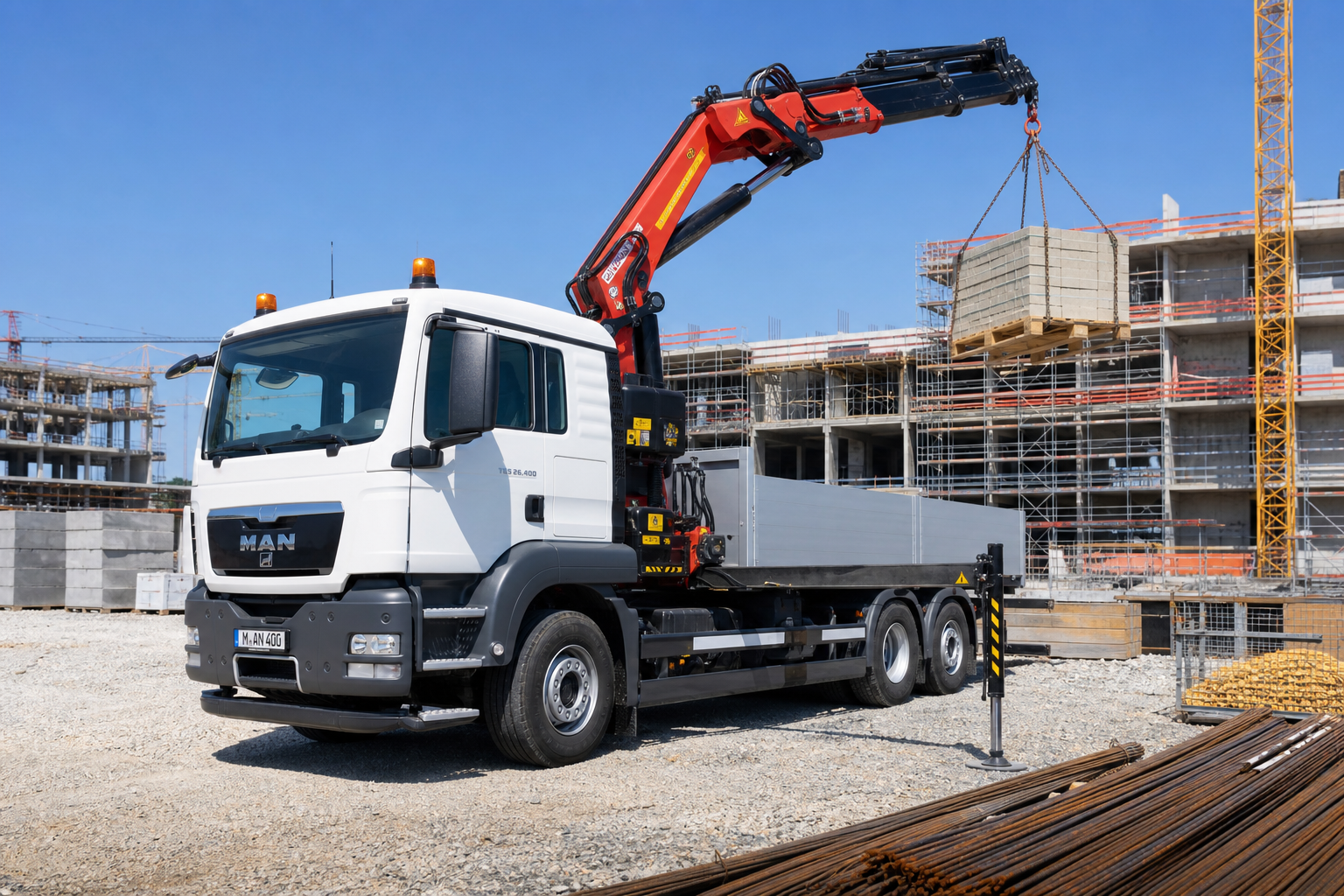

Бортовые манипуляторы (за кабиной)

Бортовой манипулятор — классическая компоновка, когда КМУ установлена между кабиной водителя и грузовой платформой. Это наиболее распространённый вариант, обеспечивающий оптимальное распределение нагрузки и хороший обзор рабочей зоны. Около 80% всех кранов-манипуляторов в России имеют именно такую компоновку.

Преимущества закабинного размещения: оператор видит груз и платформу при погрузке, центр тяжести КМУ расположен над передней осью (лучшая развесовка), стрела в сложенном виде не увеличивает задний свес. Недостаток — уменьшение длины грузовой платформы на 1,5–2,5 метра (занято основанием КМУ).

Заднемонтированные (за кузовом)

При заднем расположении КМУ устанавливается за грузовой платформой, на заднем свесе рамы. Эта компоновка позволяет использовать всю длину платформы для груза, однако имеет существенные ограничения: смещение центра тяжести назад (ухудшение управляемости), ограниченный обзор оператора при погрузке на платформу, увеличенный задний свес.

Заднемонтированные манипуляторы применяются там, где длина платформы критична: перевозка длинномерных грузов (трубы, арматура, профнастил), доставка пиломатериалов. Также эта схема удобна при разгрузке на стройплощадках, когда груз подаётся непосредственно на объект без промежуточного складирования.

Седельные тягачи с КМУ

Отдельная категория — седельные тягачи, оснащённые краново-манипуляторной установкой. КМУ размещается между кабиной и седельно-сцепным устройством. Такая машина может работать как тягач с полуприцепом (для дальних перевозок) и как кран (для погрузки/разгрузки полуприцепа или работы на объекте).

Седельные манипуляторы менее распространены из-за ограничений по грузоподъёмности КМУ (нагрузка на ССУ снижается) и сложности компоновки. Однако они востребованы в логистических компаниях, обслуживающих удалённые склады без погрузочной техники.

Прицепные и полуприцепные манипуляторы

Прицепные КМУ — отдельные установки, смонтированные на прицепе или полуприцепе. Они не привязаны к конкретному тягачу и могут использоваться с любым автомобилем соответствующей категории. Это гибкое решение для компаний с большим парком грузовиков: одна КМУ обслуживает несколько транспортных средств.

Стационарные манипуляторы на фундаменте — вариант для промышленных площадок, складов, причалов. Они обеспечивают максимальную грузоподъёмность (до 100 тонн) и ресурс (до 1 млн циклов), но лишены мобильности. Применяются на лесоперерабатывающих предприятиях, металлобазах, речных и морских портах.

Специальные платформы

Помимо стандартных шасси, КМУ устанавливаются на специальные платформы: железнодорожные дрезины (для обслуживания путей), понтоны и баржи (для гидротехнических работ), гусеничные шасси (для болотистой местности), вездеходы на пневмоходу (для Крайнего Севера). Каждая спецплатформа требует индивидуального проектирования подрамника и системы стабилизации.

Выбор типа монтажа: рекомендации

Выбор типа монтажа определяется характером задач. Для универсальных строительных работ оптимален бортовой (закабинный) монтаж — лучший обзор и развесовка. Для перевозки длинномерных грузов (трубы, брус, арматура длиной 6–12 м) — заднемонтированный вариант с увеличенной платформой. Для логистических компаний с разнотипным парком — прицепной манипулятор, работающий с несколькими тягачами.

Экономический аспект: закабинный монтаж — самый бюджетный (минимум доработок рамы), задний — на 10–15% дороже (усиление заднего свеса), прицепной — на 30–50% дороже (отдельный прицеп + сцепка + дополнительная регистрация). Седельный — самый дорогой и сложный вариант, оправданный только при специфических логистических схемах.

Бортовой автомобиль с КМУ: что это и для чего нужен

Что такое бортовой автомобиль с КМУ: определение и особенности

Бортовой автомобиль с КМУ — это грузовое транспортное средство с открытой бортовой платформой и смонтированной краново-манипуляторной установкой. Такая машина является универсальным рабочим инструментом: перевозит груз на платформе и самостоятельно выполняет погрузочно-разгрузочные операции с помощью гидравлической стрелы.

Когда спрашивают, что такое бортовой автомобиль с КМУ, ответ прост: это симбиоз грузовика и крана в одном транспортном средстве. Водитель привозит материалы на объект и тут же разгружает их без ожидания автокрана или погрузчика. Это снижает логистические затраты на 30–50% по сравнению с раздельным использованием грузовика и крана.

Типичные задачи бортового манипулятора

Основной функционал авто с КМУ манипулятором включает: доставку и разгрузку строительных материалов (кирпич, блоки, ЖБИ, металлопрокат), перевозку оборудования с погрузкой на объекте, доставку контейнеров и бытовок, обслуживание производственных площадок, вывоз крупногабаритного мусора.

В строительной отрасли бортовой манипулятор решает до 70% задач по горизонтальной и вертикальной транспортировке материалов. На малых и средних объектах (коттеджное строительство, малоэтажная застройка) он полностью заменяет башенный кран, обеспечивая подачу материалов на высоту до 15–20 метров.

Требования к базовому шасси

Не каждый грузовой автомобиль подходит для установки КМУ. Базовое шасси должно соответствовать ряду требований: усиленная рама (желательно лонжеронного типа с поперечинами через каждые 400–600 мм), достаточная грузоподъёмность с запасом на массу КМУ и подрамника, коробка отбора мощности (КОМ) для привода гидронасоса, подходящая колёсная формула (4×2 для городских, 6×4 для тяжёлых условий).

Рама автомобиля должна выдерживать сосредоточенные нагрузки от аутригеров (до 25 тонн на опору) и крутящие моменты от поворотной колонны. Производители КМУ публикуют списки рекомендованных шасси с указанием допустимых моделей КМУ для каждого шасси.

Грузоподъёмность платформы vs грузоподъёмность КМУ

Важно различать два параметра: грузоподъёмность платформы (сколько груза можно перевозить) и грузоподъёмность КМУ (какой максимальный вес поднимает стрела). Обычно грузоподъёмность платформы в 2–3 раза превышает грузоподъёмность КМУ. Например, на шасси с платформой на 10 тонн устанавливается КМУ грузоподъёмностью 3–5 тонн.

Это означает, что полная загрузка платформы потребует нескольких циклов работы стрелы. Один поддон весом 1,5 тонны поднимается за один подход, а для загрузки 10 тонн материала потребуется 6–7 циклов (12–20 минут). Планирование логистики должно учитывать время на погрузку/разгрузку.

Документация и регистрация

Бортовой автомобиль с КМУ оформляется как единое транспортное средство. В ПТС указывается: тип ТС — «бортовой с КМУ», марка/модель — «КАМАЗ-65117 с КМУ Palfinger PK 15500», разрешённая максимальная масса, нагрузка на оси. Переоборудование (установка КМУ на серийный автомобиль) требует заключения экспертизы и регистрации изменений в ГИБДД.

Практические кейсы использования бортового КМУ

Кейс 1: Строительство загородного дома. Заказчик — частный застройщик, строит дом из газобетона. Потребность: доставка 15 поддонов газоблоков (по 1,2 тонны) + 4 пачки арматуры (по 2 тонны). Решение: один рейс бортового манипулятора 5 тонн на шасси КАМАЗ-4308. Погрузка на складе — 35 минут, доставка 40 км — 1 час, разгрузка с расстановкой поддонов по фундаменту — 45 минут. Итого: 2,5 часа, стоимость — 12 000 рублей. Альтернатива (грузовик + автокран): 2 рейса грузовика (6 000 × 2) + автокран на 2 часа (8 000) = 20 000 рублей + потеря времени на ожидание крана.

Кейс 2: Обслуживание сети магазинов. Торговая компания доставляет холодильное оборудование (витрины, морозильные камеры весом 200–800 кг) в розничные точки. Ежедневно — 4–6 адресов. Мини-манипулятор на шасси Isuzu ELF с КМУ 1,5 тонны справляется с задачей одним водителем-оператором. До покупки манипулятора компания нанимала бригаду из 4 грузчиков + грузовик — ежемесячные расходы снизились на 180 000 рублей.

Кейс 3: Монтаж рекламных конструкций. Рекламное агентство устанавливает баннерные щиты (3×6 м, масса 400–600 кг) на высоте 5–8 метров. Требуется точное позиционирование конструкции с допуском ±30 мм. Манипулятор среднего класса с Z-образной стрелой и радиоуправлением обеспечивает оператору полный контроль — он стоит рядом с местом монтажа и управляет стрелой дистанционно. Производительность: 3–4 щита за смену.

Технические характеристики кранов-манипуляторов

Грузовой момент — главный параметр КМУ

Грузовой момент — ключевая характеристика любой краново-манипуляторной установки, определяющая её рабочие возможности. Грузовой момент измеряется в тонно-метрах (тм) или килоньютон-метрах (кНм) и представляет собой произведение массы поднимаемого груза на расстояние (вылет) от оси вращения колонны до точки подвеса груза.

Формула расчёта грузового момента:

M = Q × L

где M — грузовой момент (тм), Q — масса груза (тонны), L — вылет стрелы (метры).

Пример расчёта: КМУ с грузовым моментом 15 тм может поднять 5 тонн на вылете 3 метра (5 × 3 = 15), или 3 тонны на вылете 5 метров (3 × 5 = 15), или 1,5 тонны на вылете 10 метров (1,5 × 10 = 15). Грузовой момент — величина постоянная для данной модели; увеличивая вылет, вы пропорционально снижаете допустимую нагрузку.

На практике грузовой момент ограничивается в определённых секторах: при работе через борт (в сторону) допустимый момент может быть на 20–30% меньше, чем при работе через корму или нос. Это связано с различной опорной базой аутригеров в разных направлениях.

Грузоподъёмность: номинальная и реальная

Важно различать понятия номинальной и реальной грузоподъёмности крана-манипулятора. Номинальная (максимальная) грузоподъёмность — масса, которую КМУ способна поднять на минимальном вылете (обычно 2–3 метра от оси колонны). Это маркетинговый параметр, указываемый в названии модели (например, «КМУ 7 тонн»).

Реальная рабочая грузоподъёмность — масса груза на фактическом рабочем вылете. При вылете 8 метров «семитонник» поднимет лишь 2–2,5 тонны. При 12 метрах — около 1 тонны. Именно поэтому грузовой момент (произведение Q×L) — более информативная характеристика, чем «голая» грузоподъёмность.

При выборе КМУ неопытные покупатели часто допускают ошибку: ориентируются на максимальную грузоподъёмность, не учитывая вылет. Результат — техника, которая «по паспорту» поднимает 7 тонн, но на практике работает с грузами не более 2–3 тонн (потому что рабочий вылет составляет 6–10 метров). Всегда считайте грузовой момент!

Вылет стрелы

Вылет стрелы — расстояние по горизонтали от оси вращения поворотной колонны до точки подвеса груза (крюка). Различают максимальный гидравлический вылет (достигаемый штатными средствами КМУ) и максимальный вылет с ручными удлинителями (дополнительные секции, раскладываемые вручную).

Типичные значения: мини-КМУ — 3–8 м, лёгкие — 8–14 м, средние — 12–20 м, тяжёлые — 18–35 м. Рекордные вылеты у промышленных моделей достигают 40 метров (Palfinger PK 200002L). На максимальном вылете грузоподъёмность минимальна — обычно 0,3–1,5 тонны.

Высота подъёма

Высота подъёма — расстояние по вертикали от уровня стоянки машины до крюка при максимальном подъёме стрелы. Для Z-образных стрел высота подъёма меньше вылета (характерно соотношение 0,7–0,9 от максимального вылета). Для L-образных (телескопических) высота подъёма может превышать горизонтальный вылет.

Параметр критичен для строительных работ: подача материалов на верхние этажи, монтаж на крышах, установка оборудования на высоте. При высоте подъёма 20 метров спецтехника обслуживает здания до 6–7 этажей без привлечения башенного крана.

Скорость рабочих движений

Производительность крана-манипулятора во многом определяется скоростью рабочих движений. Основные параметры: скорость подъёма/опускания (обычно 10–30 м/мин), скорость поворота (1–4 об/мин), скорость выдвижения/втягивания секций (15–40 м/мин). Чем выше скорости — тем больше циклов погрузки/разгрузки выполняется за смену.

Современные КМУ премиум-класса оснащены системами «плавного пуска» и «плавного останова» (soft start/stop), исключающими рывки при начале и окончании движений. Это повышает безопасность и снижает динамические нагрузки на конструкцию. Ряд моделей поддерживает одновременное выполнение 3–4 движений (поворот + подъём + выдвижение + наклон), что существенно ускоряет рабочий цикл.

Угол поворота и рабочая зона

Угол поворота колонны определяет рабочую зону крана-манипулятора. Большинство современных КМУ обеспечивают непрерывное вращение на 400° и более (с учётом механического упора). Это означает, что стрела может работать в любом направлении: вперёд (через кабину), назад (через кузов), в обе стороны. Рабочая зона представляет собой кольцо с внутренним радиусом 2–3 метра (минимальный вылет) и внешним — до 30 метров (максимальный вылет).

Важная особенность: допустимая грузоподъёмность различается в зависимости от направления работы. При работе «через борт» (перпендикулярно оси автомобиля) устойчивость обеспечивается только шириной разноса аутригеров (3–6 м). При работе «через корму» или «через нос» опорная база значительно больше (длина базы автомобиля 4–8 м). Производители публикуют грузовысотные характеристики для 4 секторов: 0° (вперёд), 90° (вбок), 180° (назад) и промежуточных.

Для работы в стеснённых условиях (между зданиями, под навесами, рядом с ЛЭП) предусмотрены программируемые ограничители рабочей зоны. Оператор задаёт «запретные секторы» и максимальный вылет в каждом направлении — система автоматически блокирует движения стрелы за пределы разрешённой зоны. Это исключает столкновения с препятствиями и нарушения безопасных расстояний до ЛЭП.

Рабочее давление и производительность гидросистемы

Гидросистема КМУ работает при давлении 250–350 бар (25–35 МПа). Производительность насоса — от 30 л/мин (мини-КМУ) до 200 л/мин (тяжёлые). Объём гидробака — 60–300 литров. Тип масла — гидравлическое HLP 46 или HLP 32 (в зависимости от климата).

Важный параметр — «мощность потока» (power beyond): часть производительности насоса, доступная для дополнительного оборудования (ротатор, грейфер, буровая установка). Значение варьируется от 15 до 80 л/мин и определяет, какие навесные приспособления можно использовать без снижения производительности основных функций.

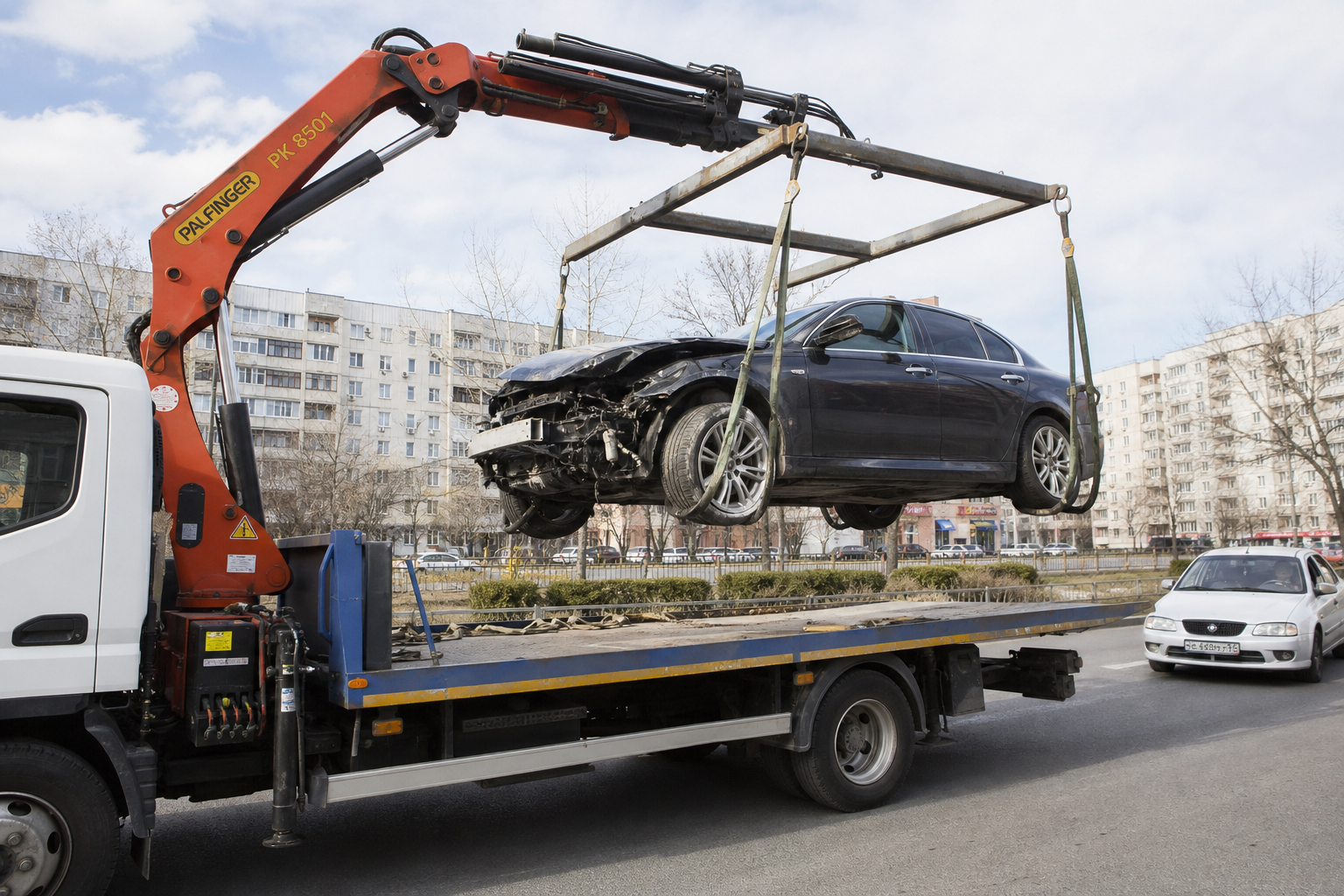

Как поднять манипулятором машину: инструкция по подъёму и перемещению грузов

Подготовка к подъёму: проверки и безопасность

Вопрос «как поднять манипулятором машину» (автомобиль) — один из самых частых среди заказчиков эвакуационных и аварийных услуг. Подъём легкового автомобиля (1,2–2,5 тонны) вполне по силам большинству кранов-манипуляторов среднего и тяжёлого класса. Однако операция требует строгого соблюдения протокола безопасности.

Перед подъёмом груза (любого, не только автомобиля) оператор обязан: установить машину на ровную горизонтальную площадку (уклон не более 3°), полностью выдвинуть и застопорить аутригеры, убедиться в надёжности грунта под опорами (при необходимости подложить щиты), проверить массу груза (по документам или визуально), определить центр тяжести, выбрать схему строповки.

Схема строповки автомобиля

Для подъёма автомобиля манипулятором применяют специальные стропы: текстильные ленточные (грузоподъёмностью 3–5 тонн) или цепные с мягкими накладками. Стропы заводят под несущие элементы кузова: лонжероны, подрамник, балки мостов. Категорически запрещено стропить за пластиковые элементы, двери, крышу или подвеску.

Оптимальная схема — четырёхветвевой строп с траверсой. Траверса (жёсткая балка длиной 1,5–2 метра) обеспечивает равномерное распределение нагрузки и исключает сдавливание кузова. Угол наклона ветвей стропа от вертикали не должен превышать 45° — иначе резко возрастает боковая нагрузка на захваты.

Порядок подъёма

Пошаговая инструкция по подъёму груза (автомобиля) краном-манипулятором:

1. Подведите крюк КМУ строго над центром тяжести груза (для легкового авто — примерно в центре, смещённом к двигателю на 20–30 см)
2. Зацепите стропы за крюк, убедитесь в надёжности фиксации
3. Поднимите груз на 20–30 см и выдержите паузу 10–15 секунд — проверьте равномерность натяжения стропов и отсутствие крена
4. При равномерном подъёме продолжите движение вверх до необходимой высоты
5. Переместите груз в нужном направлении плавно, без рывков, скорость поворота — не более 1 об/мин
6. Опустите груз на подготовленную площадку, ослабьте стропы, отцепите крюк

Ограничения и безопасность при подъёме

При подъёме автомобиля грузоподъёмной техникой необходимо учитывать: фактическую массу машины (может отличаться от паспортной на 200–500 кг из-за тюнинга, груза в багажнике, топлива), состояние несущих элементов (ржавые лонжероны могут деформироваться под нагрузкой), наличие утечек жидкостей (масло, антифриз — скользкая поверхность).

Зона подъёма должна быть ограждена на расстоянии не менее 1,5 длины стрелы. Люди не должны находиться под грузом и в зоне его возможного падения. При ветре свыше 12 м/с подъёмные работы прекращаются. При температуре ниже -25°C требуется предварительный прогрев гидросистемы (10–15 минут на холостом ходу).

Типичные ошибки при подъёме грузов

Распространённые нарушения, приводящие к авариям: перегруз (подъём груза, превышающего допустимую нагрузку на данном вылете), косой подъём (крюк не над центром тяжести), работа без полного выдвижения аутригеров, подъём при неисправной системе ограничения грузоподъёмности, использование повреждённых стропов, нахождение людей в опасной зоне.

По статистике Ростехнадзора, до 40% аварий с кранами-манипуляторами происходят из-за перегруза. Оператор должен перед каждым подъёмом сверять массу груза с грузовысотной характеристикой КМУ (таблица «вылет — допустимая нагрузка» из паспорта установки).

Особенности работы с различными типами грузов

Длинномерные грузы (трубы, арматура, профнастил длиной 6–12 м) требуют двухточечной строповки. Расстояние между точками подвеса — не менее 1/3 длины груза. Свободные концы не должны провисать более чем на 1/5 длины. Для труб используются мягкие стропы или полотенца, исключающие повреждение наружного покрытия.

Хрупкие грузы (стеклопакеты, керамика, оборудование) перемещаются на минимальной скорости с использованием специальных захватов. Вакуумные присоски — для листового стекла (грузоподъёмность до 1 500 кг). Рамочные кассеты — для стеклопакетов в вертикальном положении. Мягкие стропы с подкладками — для оборудования в заводской упаковке.

Сыпучие грузы (щебень, песок, грунт) перемещаются грейферным захватом. Объём грейфера подбирается по плотности материала: для песка (1,5 т/м³) — грейфер 0,5 м³ (вес порции 750 кг), для щебня (1,4 т/м³) — грейфер 0,6 м³ (порция 840 кг). Производительность: 20–40 порций в час = 15–30 тонн/час.

Негабаритные грузы (бытовки, контейнеры, трансформаторы) требуют специального расчёта: определение центра тяжести, проверка строповочных узлов, учёт ветровой нагрузки (для парусных грузов — снижение допустимой нагрузки на 20–30%). Контейнеры 20 футов (масса до 24 тонн) и бытовки (2–5 тонн) стропят за штатные угловые фитинги или монтажные петли.

Применение кранов-манипуляторов в различных отраслях

Строительство

Строительная отрасль — основной потребитель кранов-манипуляторов (до 55% рынка). Спецтехника с КМУ доставляет и разгружает строительные материалы: кирпич, газобетонные блоки, ЖБ-плиты, металлопрокат, лесоматериалы, окна, кровельные материалы. На малоэтажных объектах (до 5 этажей) грузовик с кран манипулятором полностью заменяет стационарный башенный кран.

Практический кейс: строительство коттеджного посёлка на 30 домов. Ежедневная потребность — доставка 20–30 тонн материалов (блоки, раствор, арматура). Один манипулятор среднего класса (5 тонн) выполняет 4–6 рейсов в день, полностью закрывая потребности площадки. Экономия по сравнению с раздельной арендой грузовика и автокрана — 45 000–60 000 рублей в день.

Логистика и складское хозяйство

Логистическая отрасль — второй по объёму потребитель кранов-манипуляторов после строительства (около 20% рынка). Машина-манипулятор решает ключевую проблему логистики: разрыв между «крупнотоннажной» и «мелкопартионной» доставкой. Фура привозит 20 тонн на центральный склад — далее манипулятор развозит партии по 2–5 тонн на десятки адресов с самостоятельной разгрузкой.

В дистрибуции строительных материалов один авто с КМУ манипулятором обслуживает 5–8 торговых точек в день. Режим работы: загрузка на базе утром (КМУ грузит поддоны с базы на свою платформу), маршрут по 5–8 адресам (на каждом — 10–20 минут на выгрузку), возвращение на базу вечером. Производительность — 15–25 тонн развезённого груза за смену.

Складские операции включают перемещение контейнеров между зонами хранения, загрузку/выгрузку автопоездов, сортировку тяжёлых грузов на открытых площадках (металлобазы, строительные рынки, лесные склады). Для этих задач применяются КМУ на стационарном основании или на шасси с малым пробегом — автомобиль работает как мобильный козловой кран на территории предприятия.

В логистике кран-манипулятор решает задачу «последней мили» — доставку груза конечному потребителю с разгрузкой на месте. Это критично для поставок на объекты без разгрузочной инфраструктуры: частные дома, небольшие производства, удалённые базы. До 30% грузов в РФ доставляется именно на объекты без кранов и погрузчиков.

Складские операции: перемещение контейнеров, загрузка/выгрузка фур, сортировка тяжёлых грузов на открытых площадках. Для этих задач применяются КМУ на стационарном основании или на шасси с малым пробегом (автомобиль работает как «козловой кран» на территории склада).

Жилищно-коммунальное хозяйство и городская инфраструктура

В сфере ЖКХ краново-манипуляторные установки используются для обслуживания инженерных сетей и городской инфраструктуры. Типичные задачи: замена силовых трансформаторов (масса 2–5 тонн), установка и демонтаж фонарных столбов, монтаж дорожных знаков и указателей, установка элементов детских площадок, подъём бытовых контейнеров для мусора (1 100 л, масса до 500 кг), замена лифтового оборудования, доставка и монтаж шлагбаумов и ограждений. Компактность мини-манипуляторов и лёгких КМУ позволяет работать в стеснённых дворовых условиях — между припаркованными автомобилями, под деревьями, рядом с фасадами зданий.

Для коммунальных служб критична быстрота реагирования. Аварийная служба с манипулятором на базе выезжает в течение 30–60 минут, прибывает на объект и сразу приступает к работе. Нет необходимости заказывать отдельный кран, ждать его прибытия и оформлять документы на каждый выезд. Это экономит 2–4 часа на каждой аварийной ситуации.

Практический кейс: замена трансформаторной подстанции в жилом квартале. Старый трансформатор массой 3,2 тонны снят манипулятором, погружен на платформу. Новый (3,8 тонны) доставлен тем же рейсом и установлен на фундамент. Время операции — 2,5 часа. Без манипулятора потребовался бы автокран + грузовик + 2 рейса = минимум 5 часов и двойная стоимость.

Лесная промышленность и деревообработка

Лесозаготовительная и деревообрабатывающая отрасль — исторически первый потребитель КМУ (именно для леса в 1944 году был создан первый Hiab). Сегодня это 15–20% мирового рынка краново-манипуляторных установок. Специализированные лесовозные манипуляторы оснащены ротаторами и грейферными захватами для работы с брёвнами, хлыстами и пиломатериалами.

Грузоподъёмная техника загружает хлысты и сортименты на лесовозные тележки, сортирует древесину на промежуточных складах (верхних и нижних), обслуживает деревообрабатывающие линии, формирует штабели круглого леса. Типичный цикл: захват бревна (3–5 секунд) → подъём и перенос (5–8 секунд) → укладка (3–5 секунд). Производительность — 40–80 циклов в час, или 30–60 м³ древесины за смену.

Особенности лесовозных КМУ: усиленная конструкция (класс прочности H25–H30 по EN 13001), быстродействующая гидравлика (время рабочего цикла 8–12 секунд), грейферные захваты площадью 0,15–0,35 м². Ведущие производители: Epsilon (Австрия), Loglift (Финляндия), Kesla (Финляндия), Palfinger (серия Epsilon).

Эвакуация и аварийные службы

Эвакуация транспортных средств — одна из массовых коммерческих задач для кранов-манипуляторов. В крупных городах работают сотни эвакуаторов на базе манипуляторной техники. Грузоподъёмная установка поднимает аварийный автомобиль (1,2–3 тонны) и устанавливает на платформу или на частичную погрузку (передняя/задняя ось). Время эвакуации одного автомобиля — 10–20 минут.

Для эвакуации используются КМУ лёгкого и среднего класса (3–7 тонн) со специальной оснасткой: колёсными захватами (wheel grabs), подкатными тележками, удлинёнными стропами с мягкими накладками. Ежедневно в Москве эвакуируется около 1 500 автомобилей — значительная часть с помощью машин-манипуляторов.

Практический кейс: ДТП на МКАД, перевёрнутый микроавтобус массой 2,8 тонны блокирует полосу. Прибывший кран-манипулятор (КМУ 5 тонн на шасси Hyundai HD120) выставляет аутригеры, стропит микроавтобус за раму, переворачивает и поднимает на платформу. Дорога освобождена за 25 минут. Без манипулятора потребовался бы тяжёлый автокран — время ожидания и работы увеличилось бы до 1,5–2 часов.

Морской и речной транспорт

На судах и в портах КМУ применяются для погрузки/разгрузки контейнеров, обслуживания нефтяных платформ, снабжения судов в море. Морские манипуляторы изготавливаются из коррозионностойких материалов, имеют герметичные электросистемы и специальные антикоррозийные покрытия (полимерные или цинковые, толщина 80–120 мкм).

Железнодорожный транспорт

На железной дороге кран-манипулятор используется для обслуживания путевого хозяйства: замена шпал, укладка рельсов, установка опор контактной сети, погрузка/выгрузка вагонов на безрамповых станциях. Специальные железнодорожные КМУ монтируются на автомотрисы и дрезины, имеют ограничители поворота для работы в габарите подвижного состава.

Нефтегазовая отрасль

В нефтегазовой промышленности краново-манипуляторные установки используются для обслуживания буровых площадок, трубопроводов и насосных станций. Типичные задачи: доставка и монтаж трубных секций (до 12 м, масса до 3 тонн), замена запорной арматуры, обслуживание АГЗС и нефтебаз, перевозка технологического оборудования по внутрипромысловым дорогам.

Для работы на нефтяных и газовых объектах спецтехника должна соответствовать требованиям взрывобезопасности: искрогашение на выхлопе, заземление кузова, электрооборудование во взрывозащищённом исполнении. Отдельные модели КМУ сертифицированы для работы во взрывоопасных зонах класса В-1г.

Сельское хозяйство

В агропромышленном комплексе манипуляторные установки решают задачи: погрузка/выгрузка рулонов сена (500–800 кг), доставка и установка ирригационного оборудования, перемещение тяжёлого сельхозинвентаря, обслуживание зернохранилищ, строительство ферм и теплиц. Для сельской местности с грунтовыми дорогами применяются КМУ на полноприводных шасси (КАМАЗ 6×6, Урал 4×4).

Энергетика и телекоммуникации

Установка и замена опор линий электропередач — массовая задача для кранов-манипуляторов в энергетике. Бетонная опора ЛЭП 0,4–10 кВ весит 700–3 500 кг, длина — 8,5–11 метров. Манипулятор извлекает старую опору, перевозит и устанавливает новую — весь цикл за 2–3 часа. В телекоммуникациях аналогичные задачи: монтаж вышек сотовой связи, установка антенн, прокладка оптоволокна с барабанов.

Практический кейс: реконструкция воздушной линии электропередач 10 кВ протяжённостью 5 км в сельской местности. Необходимо заменить 45 железобетонных опор (масса 1 800 кг каждая). Бортовой манипулятор на шасси КАМАЗ-43118 (6×6) с КМУ 7 тонн выполняет работу за 15 рабочих дней: перевозит по 3 опоры за рейс, демонтирует старые и устанавливает новые. Без манипулятора потребовались бы автокран + бортовой грузовик + бригада из 6 человек — сроки увеличились бы вдвое, бюджет — на 60%.

Преимущества и недостатки машин-манипуляторов

Преимущества кранов-манипуляторов

Универсальность — главное достоинство крана-манипулятора. Одна единица техники заменяет грузовик и автокран, экономя время и деньги. Для типичной строительной компании переход на манипуляторы сокращает парк техники на 30–40% без потери производительности.

Экономичность. Стоимость рейса манипулятора — 5 000–15 000 рублей (доставка + разгрузка). Аналогичная операция грузовиком + автокраном обойдётся в 12 000–30 000 рублей. Годовая экономия для компании с 3–5 ежедневными доставками — 2–5 млн рублей.

Мобильность. Кран-манипулятор перемещается по дорогам общего пользования как обычный грузовик (без сопровождения, без спецразрешений при стандартных габаритах). Развёртывание на объекте — 3–7 минут. Для сравнения: автокрану нужно 15–30 минут на установку, а перебазировка между объектами требует 1–2 часа.

Компактность. Манипулятор работает на площадке 6×8 метров (с разложенными аутригерами). Автокрану нужна площадка 10×12 метров. В условиях плотной городской застройки это критичное преимущество — грузоподъёмная техника с КМУ проходит в дворовые проезды шириной от 3,5 метров.

Самодостаточность. Не требуется ожидание дополнительной техники или бригады грузчиков. Один оператор управляет и транспортным средством, и КМУ. Это снижает зависимость от внешних подрядчиков и упрощает планирование работ.

Низкий порог входа. Для начала работы с манипуляторной техникой не требуются колоссальные инвестиции. Б/у кран-манипулятор мини-класса можно приобрести за 2–3 млн рублей. Обучение оператора — 30 000–50 000 рублей. Это делает технологию доступной для малого бизнеса и индивидуальных предпринимателей. Многие транспортные компании начинали именно с одного подержанного манипулятора.

Всесезонность. Кран-манипулятор работает круглый год при температурах от -40°C до +50°C (с поправками на режим эксплуатации). В отличие от строительных кранов, которые останавливаются при сильном ветре и гололёде, манипуляторная установка продолжает функционировать практически в любых погодных условиях — с соблюдением пониженных скоростей и дополнительных мер безопасности.

Недостатки кранов-манипуляторов

Ограниченная грузоподъёмность. Максимум для серийных КМУ — 20–40 тонн (против 500 тонн у тяжёлых автокранов). Для тяжёлых подъёмов (мостовые балки, турбины, реакторы) манипулятор неприменим.

Зависимость грузоподъёмности от вылета. На максимальном вылете (15–30 м) КМУ поднимает лишь 0,5–2 тонны — недостаточно для многих задач. Реальная рабочая зона, где грузоподъёмность составляет 50–100% от максимума, — это первые 3–6 метров вылета.

Снижение грузоподъёмности платформы. КМУ весит 800–5 000 кг, что напрямую вычитается из полезной грузоподъёмности автомобиля. Машина с КМУ перевезёт на 1–5 тонн меньше груза, чем аналогичный бортовой без установки.

Стоимость обслуживания. КМУ требует регулярного ТО: замена гидравлического масла (каждые 2 000–3 000 моточасов), замена фильтров, проверка шлангов высокого давления (срок службы — 4–6 лет), ежегодная экспертиза Ростехнадзора. Годовые затраты на обслуживание — 150 000–400 000 рублей.

Когда манипулятор оптимален

Кран-манипулятор — лучший выбор при соблюдении условий: масса единичного груза до 10 тонн, объект не оборудован стационарной грузоподъёмной техникой, требуется доставка + разгрузка «в одном флаконе», объект расположен в стеснённых условиях, нужна высокая скорость операций (менее 1 часа на точку).

Сравнение с альтернативной техникой

Кран-манипулятор конкурирует с несколькими типами техники. Понимание преимуществ и недостатков каждого типа помогает принять обоснованное решение:

Вилочный погрузчик — дешевле КМУ (1–3 млн руб.), высокая производительность на ровной площадке (до 60 поддонов/час), но: нет транспортной функции, не работает на неподготовленном грунте, ограничен высотой 3–6 м, требует погрузочной рампы для работы с грузовиками.

Фронтальный погрузчик — универсален на стройплощадке, работает с сыпучими материалами, но: грузоподъёмность ковша ограничена (1–5 тонн), нет точного позиционирования, не транспортирует грузы по дорогам, высота подъёма — максимум 4–5 м.

Мини-кран (паук) — компактен (проходит в двери и лифты), точен, но: грузоподъёмность до 3–5 тонн, нет транспортной функции, требует доставки на объект трейлером, стоимость от 8 млн руб.

Машина-манипулятор выигрывает в универсальности: доставка + подъём + позиционирование — «три в одном». Там, где требуется только одна функция (только погрузка на складе или только подъём на стройке), специализированная техника может быть эффективнее.

Безопасность и класс опасности: к каким грузоподъёмным машинам относятся краны-манипуляторы

Классификация по степени опасности

Вопрос «краны-манипуляторы относятся к грузоподъёмным машинам какой опасности» регулируется Федеральным законом №116-ФЗ «О промышленной безопасности опасных производственных объектов» и Приказом Ростехнадзора. Грузоподъёмные краны, включая краны-манипуляторы, относятся к опасным производственным объектам (ОПО) IV класса опасности (минимальный).

IV класс опасности означает: объект подлежит регистрации в Ростехнадзоре, не требует лицензирования деятельности (в отличие от I–III классов), плановые проверки не проводятся (только внеплановые по жалобам или при авариях). Однако это не снимает обязанности по соблюдению правил безопасности, обучению персонала и техническому освидетельствованию.

Регистрация и учёт

Регистрации в реестре Ростехнадзора подлежат краны-манипуляторы с грузоподъёмностью более 1 тонны и грузовым моментом свыше 4 тм. КМУ с меньшими параметрами (мини-манипуляторы) не регистрируются, но должны эксплуатироваться в соответствии с инструкцией производителя.

Для регистрации владелец предоставляет: паспорт КМУ, акт монтажа, протокол полного технического освидетельствования, свидетельство о проверке ограничителя грузоподъёмности, полис страхования гражданской ответственности.

Техническое освидетельствование

Краново-манипуляторные установки проходят три вида освидетельствования: первичное (перед вводом в эксплуатацию), периодическое (не реже 1 раза в 12 месяцев — частичное, 1 раз в 3 года — полное), внеочередное (после ремонта, аварии, смены владельца). Полное освидетельствование включает: осмотр, статические испытания (125% от номинальной нагрузки), динамические испытания (110% нагрузки).

Нормативная база: ключевые документы

Полный перечень нормативных документов, регулирующих эксплуатацию кранов-манипуляторов в Российской Федерации:

• ПБ 10-257-98 — «Правила устройства и безопасной эксплуатации кранов-манипуляторов» (основной документ)
• РД 22-330-03 — «Краны-манипуляторы. Нормы расчёта стальных конструкций»
• ГОСТ 22827-85 — «Краны стреловые самоходные общего назначения. Технические условия»
• ГОСТ 12.3.033-84 — «Строительные машины. Общие требования безопасности при эксплуатации»
• СНиП 12-03-2001 — «Безопасность труда в строительстве. Часть 1. Общие требования»
• Федеральный закон №116-ФЗ — «О промышленной безопасности опасных производственных объектов»
• Приказ Ростехнадзора №533 — «Об утверждении Федеральных норм и правил в области промышленной безопасности «Правила безопасности опасных производственных объектов, на которых используются подъёмные сооружения»»

Все лица, ответственные за безопасную эксплуатацию крана-манипулятора (владелец, инженерно-технический работник, оператор, стропальщик), обязаны знать содержание этих документов в части, касающейся их обязанностей. Незнание нормативов не освобождает от ответственности при инцидентах.

Обязанности владельца и ответственных лиц

Владелец крана-манипулятора (эксплуатирующая организация) обязан назначить приказом следующих ответственных лиц: ответственный за содержание КМУ в исправном состоянии (ИТР, прошедший аттестацию) — контролирует ТО, ремонты, ведение документации; ответственный за безопасное производство работ (мастер, прораб) — выдаёт задания, контролирует соблюдение правил на площадке; оператор (машинист) — непосредственно управляет КМУ; стропальщик — выполняет зацепку/отцепку грузов.

Владелец также обязан: обеспечить проведение технических освидетельствований в установленные сроки, организовать обучение и периодическую проверку знаний персонала, вести техническую документацию (паспорт КМУ, вахтенный журнал, журнал осмотров грузозахватных приспособлений), обеспечить КМУ исправными стропами и приспособлениями, разработать проект производства работ (ППР) для каждого объекта.

Невыполнение этих обязанностей влечёт административную ответственность: штрафы от 100 000 до 1 000 000 рублей на юридическое лицо, приостановку деятельности до 90 суток. При несчастных случаях — уголовная ответственность должностных лиц (ст. 143, 216 УК РФ, до 7 лет лишения свободы).

Требования к площадке и зоне работ

Зона работы крана-манипулятора должна быть обозначена предупреждающими знаками и ограждениями. Минимальное расстояние до ЛЭП: до 1 кВ — 1,5 м, 1–20 кВ — 2 м, 35–110 кВ — 4 м, 150–220 кВ — 5 м. Работа вблизи ЛЭП требует наряда-допуска и назначения ответственного лица. Грунт под аутригерами должен выдерживать нагрузку не менее 15 т/м² (иначе — деревянные щиты или металлические подкладки).

Аварийность и статистика

По данным Ростехнадзора, ежегодно фиксируется 15–25 аварий с кранами-манипуляторами (с травматизмом или значительным ущербом). Основные причины: перегруз (38%), обрыв грузового каната/стропа (22%), потеря устойчивости (18%), неисправность приборов безопасности (12%), прочие (10%). Смертельные случаи составляют 5–8 инцидентов в год. Показатели значительно ниже, чем у башенных и мостовых кранов, что обусловлено меньшими нагрузками и высотами подъёма.

Правила управления краном-манипулятором

Квалификационные требования к оператору

Управление краном-манипулятором — работа повышенной опасности. Оператор (машинист) должен: быть не моложе 18 лет, иметь среднее образование, пройти обучение по программе «Машинист крана-манипулятора» (160–256 учебных часов), сдать экзамен в аттестационной комиссии, получить удостоверение установленного образца, пройти медосмотр (противопоказания: нарушения зрения, слуха, вестибулярного аппарата).

Удостоверение выдаётся на конкретные типы машин и подлежит ежегодной проверке знаний. Перерыв в работе более 12 месяцев требует повторной стажировки (не менее 14 смен). Оператор несёт личную ответственность за безопасность подъёмных операций и может отказаться от выполнения работы при обнаружении опасных условий.

Ежесменный осмотр

Перед началом работы оператор обязан провести ежесменный осмотр КМУ: проверить уровень гидравлического масла, осмотреть шланги и соединения на предмет утечек, проверить крепление поворотной колонны и стрелы, убедиться в исправности аутригеров и их фиксаторов, проверить работу системы ограничения грузоподъёмности (ОГП), осмотреть грузовой канат и крюк (при наличии), проверить радиоуправление (если установлено).

Результаты осмотра фиксируются в вахтенном журнале. При обнаружении неисправностей, угрожающих безопасности, работа запрещена до устранения дефектов. Типичные дефекты, при которых эксплуатация не допускается: утечка масла более 1 капли в минуту, трещина в металлоконструкции стрелы, неисправный ОГП, повреждение грузового каната (более 10% оборванных проволок на одном шаге свивки).

Порядок установки и развёртывания

Алгоритм развёртывания грузоподъёмной техники с КМУ:

1. Выбрать ровную площадку с уклоном не более 3° (контроль по уровню в кабине)
2. Включить стояночный тормоз, заглушить коробку передач в нейтраль
3. Включить коробку отбора мощности (КОМ), довести обороты двигателя до рабочих (1 000–1 500 об/мин)
4. Выдвинуть аутригеры до упора, опустить домкраты до вывешивания рамы (колёса слегка отрываются от грунта или подвеска разгружена)
5. Проверить горизонтальность по электронному уровню на пульте управления
6. Разложить стрелу из транспортного положения, выполнить пробный подъём без груза

Сигналы и коммуникация

При работе с подсобным рабочим (стропальщиком) используется стандартная система ручных сигналов по ГОСТ 25573-82 «Стропальные работы. Знаковая сигнализация». Основные сигналы: «поднять груз» — плавное движение рукой вверх, «опустить» — движение вниз, «стоп» — резкое горизонтальное движение рукой, «повернуть» — круговое движение. При работе на расстоянии свыше 30 метров применяется радиосвязь.

Техническое обслуживание: регламент и периодичность

Регулярное техническое обслуживание — залог безаварийной работы и длительного ресурса краново-манипуляторной установки. Регламент ТО разделяется на уровни:

ТО-1 (каждые 250 моточасов или 1 месяц): замена фильтра гидравлического масла (сливной и напорный), проверка уровня масла в гидробаке, проверка натяжения и состояния приводных ремней, смазка шарнирных соединений стрелы (литиевая смазка EP-2, 12–16 точек смазки), проверка крепежа колонны и аутригеров (контроль момента затяжки), визуальный осмотр шлангов и соединений.

ТО-2 (каждые 1 000 моточасов или 6 месяцев): замена гидравлического масла (полный объём 60–300 л), промывка гидробака, замена всех фильтров (всасывающий, напорный, сливной, вентиляционный), проверка и регулировка предохранительных клапанов, диагностика электронной системы управления (считывание ошибок), проверка геометрии стрелы (отклонение от прямолинейности не более 3 мм/м).

ТО-3 (каждые 3 000 моточасов или 2 года): полная ревизия гидроцилиндров (замена уплотнений, проверка хона), ревизия поворотного механизма (подшипник, зубчатый венец), замена рукавов высокого давления (срок службы — 4–6 лет независимо от наработки), проверка толщины стенок стрелы ультразвуковым дефектоскопом, калибровка ограничителя грузоподъёмности.

Стоимость расходных материалов для одного цикла ТО-2 (средний класс КМУ): гидромасло HLP 46 (200 л) — 40 000 руб., фильтры (комплект) — 15 000 руб., смазка — 3 000 руб., рукава ВД (при замене) — 30 000–80 000 руб. Работа сервисного инженера — 15 000–30 000 руб. Итого: 70 000–170 000 руб. за полное ТО-2.

Особенности работы в сложных условиях

В зимних условиях (ниже -20°C): прогрев гидросистемы 15–20 минут, использование масла пониженной вязкости (HLP 32 вместо HLP 46), снижение скоростей движений на 30%, контроль обледенения стрелы. В ветреную погоду: работа запрещена при ветре свыше 12 м/с (6 баллов), при 9–12 м/с — снижение грузоподъёмности на 25%. В тёмное время суток: обязательное освещение рабочей зоны (не менее 50 лк), использование проблескового маячка.

Работа в городских условиях

Эксплуатация крана-манипулятора в городе имеет свою специфику. Необходимо учитывать: ограничения по времени (во многих городах грузовики свыше 3,5 тонн запрещены в центре в дневное время), габариты проездов (дворы, арки — минимальная ширина 3,5 м, высота 4 м), подземные коммуникации (аутригеры не должны давить на люки колодцев и подземные трубопроводы), провода и воздушные линии (особая осторожность при развороте стрелы).

Для городских работ рекомендуются компактные шасси (Isuzu, Hino, Hyundai HD) с Z-образными КМУ лёгкого класса. Такая спецтехника вписывается в большинство городских ограничений: длина до 8 м, ширина до 2,5 м, высота до 3,8 м, масса до 12 тонн. Радиоуправление позволяет оператору стоять в удобной позиции с хорошим обзором, а не за громоздким рычажным пультом на колонне.

Типовые нарушения и ответственность

Штрафные санкции за нарушения правил эксплуатации кранов-манипуляторов: работа без регистрации в Ростехнадзоре — штраф 200 000–300 000 руб. на юрлицо (КоАП ст. 9.1), допуск к управлению лица без удостоверения — штраф 150 000–200 000 руб., эксплуатация с неисправными приборами безопасности — приостановка деятельности до 90 суток, авария с пострадавшими — уголовная ответственность (ст. 143, 216 УК РФ).

Практика показывает: затраты на полное соблюдение нормативов (обучение, освидетельствование, приборы безопасности) составляют 3–5% от стоимости техники в год. Штрафы и простои при нарушениях — в 10–50 раз больше. Безопасность — не бюрократия, а экономически обоснованная инвестиция.

Как выбрать кран-манипулятор: критерии и советы эксперта

Определение потребностей

Выбор крана-манипулятора начинается с анализа задач. Ответьте на вопросы: какова максимальная масса единичного груза? На какой вылет нужно подавать груз? Какова высота подъёма? Каковы габариты объектов (ширина проезда, размер площадки)? Сколько рейсов в день планируется? Какие дорожные условия (город, грунтовки, бездорожье)?

На основании ответов формируются требования к: грузоподъёмности КМУ (максимальная + 20% запас), вылету стрелы, типу стрелы (Z или L), грузоподъёмности платформы, базовому шасси (колёсная формула, мощность двигателя), системе управления (рычаги, джойстики, дистанционное).

Подбор грузоподъёмности

Золотое правило: реальная рабочая грузоподъёмность КМУ — это 60–70% от паспортного максимума. Если типичный груз весит 3 тонны, выбирайте КМУ с максимумом не менее 5 тонн. Это обеспечит комфортную работу без постоянного приближения к пределам, продлит ресурс конструкции и позволит выполнять нештатные задачи.

Учитывайте вылет: если груз 3 тонны нужно подать на расстояние 8 метров, требуемый грузовой момент = 3 × 8 = 24 тм. Ищите КМУ с грузовым моментом от 24 тм (с запасом — от 30 тм). По грузовысотной характеристике убедитесь, что на вылете 8 метров допустимая нагрузка составляет не менее 3 тонн.

Расчёт необходимого грузового момента: практические примеры

Разберём несколько практических примеров расчёта необходимого грузового момента для типовых задач:

Пример 1: Разгрузка фуры. Груз — европоддоны с кирпичом, масса одного поддона 1,2 тонны. Расстояние от оси колонны до центра кузова фуры (при боковой разгрузке) — 4 метра. Требуемый грузовой момент: 1,2 × 4 = 4,8 тм. С учётом запаса 30%: 4,8 × 1,3 = 6,2 тм. Подходят КМУ от 7 тм (например, ИНМАН ИМ 77, Soosan SCS 335).

Пример 2: Подача газоблоков на второй этаж. Масса поддона — 1,0 тонна. Высота второго этажа — 6 метров. Горизонтальное расстояние от оси колонны до точки подачи — 7 метров (машина стоит в 5 м от стены + 2 м от оси до края платформы). Требуемый грузовой момент: 1,0 × 7 = 7 тм. С запасом: 7 × 1,3 = 9,1 тм. Необходимо проверить по грузовысотной характеристике: при вылете 7 м и высоте 6 м допускает ли КМУ нагрузку 1,0 тонну. Подходят КМУ от 10–12 тм.

Пример 3: Установка бетонного кольца в колодец. Масса кольца КС 15-9 — 1,0 тонна. Колодец расположен в 3 метрах от края дороги. Расстояние от оси колонны до колодца — 5 метров. Грузовой момент: 1,0 × 5 = 5 тм. С запасом: 6,5 тм. Подходят КМУ от 7 тм. Однако если колодец глубиной 6 метров — нужно опускать кольцо ниже уровня стоянки: проверьте, достаточна ли длина грузового каната или лебёдки.

Выбор типа стрелы

Z-образная стрела подходит для: универсальных задач (стройка + логистика), работы в стеснённых условиях, частых погрузок/разгрузок (скорость), подъёма через препятствия. L-образная (телескопическая) — для: монтажных работ на высоте, точного позиционирования, работы в вертикальной плоскости, подъёма грузов на значительную высоту (свыше 15 м).

Критерии выбора базового шасси

Базовое шасси определяет мобильность, грузоподъёмность и стоимость эксплуатации. Критерии: полная масса должна обеспечивать запас под КМУ + груз (рекомендуется 15–20% резерва), колёсная формула выбирается по условиям эксплуатации (4×2 для города, 6×4 для стройки, 6×6 для бездорожья), двигатель должен обеспечивать работу КОМ без перегрева (запас мощности от 30 л.с.).

Ресурс шасси должен соответствовать режиму эксплуатации: при 50 000+ км в год — импортные агрегаты (Isuzu, Hino, MAN), при 20 000–50 000 км — отечественные (КАМАЗ, Урал), при работе «на месте» (склад, база) — допустимы б/у шасси с пробегом.

Выбор системы управления

Система управления — один из ключевых факторов комфорта и производительности. Варианты:

Рычажное управление (механическое). Классические рычаги на пульте, установленном на колонне. Каждый рычаг управляет одним движением (подъём, опускание, поворот влево/вправо, выдвижение). Преимущества: простота конструкции, низкая стоимость, ремонтопригодность. Недостатки: оператор привязан к пульту на колонне, ограниченная точность, физическая утомляемость.

Джойстиковое управление (пропорциональное). Два многоосевых джойстика на пульте. Каждый джойстик управляет 2–3 движениями одновременно. Пропорциональность означает: чем сильнее отклоняешь джойстик — тем быстрее движение. Это обеспечивает плавность и точность. Ценовая надбавка — 150 000–400 000 руб. к стоимости КМУ.

Радиоуправление (дистанционное). Беспроводной пульт (вес 2–4 кг), который оператор носит на ремне. Передаёт команды по радиоканалу (2,4 ГГц) на расстояние до 100 м. Оператор свободно перемещается вокруг машины, выбирая наилучшую позицию для обзора. Обязательно для монтажных работ и операций с напарником-стропальщиком. Стоимость комплекта радиоуправления — 300 000–800 000 руб.

Система Comfort Drive. Продвинутый вариант для премиальных КМУ: электронное управление с активной обратной связью (force feedback), программируемые макрокоманды (одной кнопкой — разложить стрелу в рабочее положение), адаптивная скорость (система автоматически снижает скорость при приближении к максимальной нагрузке).

На что обратить внимание при покупке б/у

Рынок подержанных кранов-манипуляторов в России — свыше 70% всех сделок. При покупке б/у проверяйте: наработку (моточасы КМУ — по счётчику или паспорту, нормальный ресурс — 8 000–15 000 ч), состояние гидроцилиндров (задиры на штоках, подтёки на уплотнениях), люфты в шарнирах стрелы (допуск — не более 2 мм), состояние поворотного механизма (плавность вращения, отсутствие стуков), документацию (паспорт КМУ, акт последнего освидетельствования, вахтенный журнал).

Чек-лист покупателя: 15 вопросов перед покупкой

Используйте этот чек-лист при выборе крана-манипулятора:

1. Какой максимальный вес единичного груза будете поднимать? (Определяет грузоподъёмность КМУ)
2. На каком максимальном расстоянии от машины нужно подавать груз? (Определяет вылет стрелы)
3. На какую высоту нужно поднимать груз? (Определяет высоту подъёма и тип стрелы)
4. Какова масса типичного рейсового груза? (Определяет грузоподъёмность платформы)
5. По каким дорогам будет ездить машина? (Определяет колёсную формулу: 4×2, 6×4, 6×6)
6. В каких климатических условиях эксплуатация? (Определяет комплектацию: подогреватель, утеплённый гидробак)
7. Сколько смен в месяц планируется? (Определяет: покупка, лизинг или аренда)
8. Есть ли обученный оператор? (Если нет — закладывайте 50 000–80 000 руб. на обучение)
9. Нужно ли радиоуправление? (Обязательно для монтажных работ и работы с напарником)
10. Какое навесное оборудование потребуется? (Грейфер, ротатор, люлька — влияет на выбор КМУ)
11. Есть ли тёплая стоянка для зимнего хранения? (Без неё — ресурс гидравлики снижается на 30%)
12. Какой бюджет? (Определяет: новая/б/у, импорт/отечественная)
13. Есть ли сервисный центр производителя в вашем регионе? (Критично для импортных КМУ)
14. Планируется ли перевозка длинномеров свыше 8 м? (Определяет положение КМУ: за кабиной или сзади)
15. Нужна ли регистрация в Ростехнадзоре? (При грузоподъёмности до 1 тонны — не нужна)

Ответы на эти вопросы сузят выбор до 2–3 конкретных моделей. Далее — тест-драйв или консультация с эксплуатирующими организациями, уже использующими аналогичную технику.

Популярные производители КМУ и базовые шасси

Европейские производители

Palfinger (Австрия) — мировой лидер рынка КМУ с долей около 35%. Модельный ряд: от компактных PK 6500 (6,5 тм) до гигантских PK 200002 (200 тм). Особенности: высочайшее качество стали (S960QL), электронные системы стабилизации, гарантия до 5 лет. Цена новых установок — от 2 до 50 млн рублей.

Hiab (Швеция/Финляндия) — второй мировой производитель. Сильные стороны: инновационные системы управления (HiPro, VSL+), лёгкие конструкции, широкая сервисная сеть. Популярные серии: X-HiPro (лёгкие), XS (средние), XS/XP (тяжёлые). Доля на российском рынке — около 15%.

Fassi (Италия) — специализируется на КМУ среднего и тяжёлого класса. Отличается высокой скоростью работы и агрессивным соотношением цена/грузоподъёмность. Серии: F (лёгкие), F/XP (средние), F/XHE (тяжёлые). Популярен в сегменте строительных и лесовозных манипуляторов.

Азиатские производители

Tadano (Япония) — легендарный производитель грузоподъёмной техники. В линейке КМУ — преимущественно L-образные (телескопические) стрелы. Серии: TM (cargo cranes), ZE (шарнирные). Отличается исключительной надёжностью и ресурсом (до 20 000 моточасов без капремонта). Цены на новые — от 3 до 25 млн рублей.

Soosan (Южная Корея) — один из крупнейших корейских производителей. Выпускает Z-образные и L-образные КМУ. Модельный ряд: SCS (лёгкие, 2–5 тм), SCX (средние, 8–20 тм), SCA (тяжёлые, 25–80 тм). Отличается доступной ценой при хорошем качестве. Распространён в России благодаря корейским шасси Hyundai.

Kanglim (Южная Корея) — второй корейский гигант. Серии: KS (лёгкие), KS (средние), KS (тяжёлые). Производит также лесовозные и морские КМУ. Доля на российском рынке — около 10%. Ценится за соотношение качество/цена и хорошую адаптацию к российским условиям (морозостойкость до -40°C).

Китайские производители: новые игроки рынка

XCMG (Сюйчжоу) — крупнейший китайский производитель строительной техники. Выпускает КМУ серии SQ (straight/knuckle) с грузовым моментом от 4 до 80 тм. Особенности: агрессивная ценовая политика (на 30–40% дешевле корейских аналогов), быстрорастущее качество, гарантия 3 года или 5 000 моточасов. Слабые стороны: ограниченная сервисная сеть в РФ, меньший ресурс гидрокомпонентов.

Sany (Чанша) — второй крупнейший китайский производитель. Серии: SPS (knuckle boom), SPC (telescopic). Позиционируется как «китайский Palfinger» — использует европейские гидрокомпоненты (Rexroth, Danfoss) и высокопрочные стали. Цены на 20–25% ниже корейских аналогов при сопоставимом качестве. Открыты склады запчастей в Москве и Новосибирске.

Zoomlion (Чанша) — специализируется на тяжёлых КМУ (от 20 тм). Приобрёл итальянскую компанию CIFA (бетононасосы), что обеспечило трансфер европейских технологий. КМУ Zoomlion отличаются хорошими характеристиками в сегменте 10–20 тонн: грузовой момент на 10–15% выше китайских конкурентов при аналогичной цене.

Российские производители

ИНМАН (Набережные Челны) — крупнейший отечественный производитель КМУ. Модельный ряд: от ИМ 20 (2 тм) до ИМ 240 (24 тм). Преимущества: доступная цена (на 40–60% дешевле импортных аналогов), доступность запчастей, простота конструкции. Недостатки: меньший ресурс (5 000–8 000 ч), ограниченные скорости работы, базовое оснащение.

Велмаш (Великие Луки) — производит КМУ серии ВМ для монтажа на шасси КАМАЗ и Урал. Грузовой момент от 3 до 12 тм. Позиционируется в бюджетном сегменте. Основные заказчики — коммунальные службы и малый бизнес.

Популярные базовые шасси в России

Тренды рынка производителей

В последние годы наблюдается рост доли китайских производителей (XCMG, Sany, Zoomlion) на российском рынке. Они предлагают КМУ с характеристиками уровня корейских производителей при цене на 20–30% ниже. Качество постоянно растёт, а доступность запчастей улучшается благодаря открытию складов в России.

Одновременно усиливаются позиции российского производства: ИНМАН расширяет модельный ряд, осваивает электронные системы управления. Стратегия импортозамещения стимулирует спрос на отечественные КМУ со стороны государственных и муниципальных заказчиков.

Сравнительная таблица производителей

Экономика использования: аренда vs покупка

Стоимость покупки

Стоимость нового крана-манипулятора (шасси + КМУ) зависит от класса и производителя. Ориентировочные цены на 2024–2025 год: мини-класс (ГАЗ + ИНМАН ИМ 20) — 4–6 млн руб., лёгкий (КАМАЗ-4308 + Soosan SCS 513) — 7–12 млн руб., средний (КАМАЗ-65117 + Palfinger PK 15500) — 12–20 млн руб., тяжёлый (Volvo FH + Palfinger PK 65002) — 25–45 млн руб.

Б/у техника: скидка 30–60% от цены новой, в зависимости от возраста и состояния. Типичный срок окупаемости нового манипулятора — 2–4 года при загрузке 60–80%. Для б/у — 1–2 года. Ресурс до капитального ремонта — 8–15 лет (или 150 000–300 000 км + 10 000–15 000 моточасов КМУ).

Стоимость аренды

Аренда крана-манипулятора — распространённая модель для компаний с нерегулярной потребностью. Тарифы: почасовая аренда — 1 500–4 000 руб./час (минимум 4–8 часов), посменная — 12 000–35 000 руб./смена (8 часов), помесячная — 250 000–600 000 руб./месяц (без ГСМ и водителя) или 400 000–900 000 руб./месяц (с экипажем).

В стоимость аренды обычно включены: техника в исправном состоянии, страховка, техническое обслуживание. Дополнительно оплачиваются: ГСМ (50–80 л/смену), перебазировка (3 000–10 000 руб.), работа в ночное время (+30–50%), работа в выходные (+50–100%).

Точка безубыточности: когда выгоднее купить

Покупка крана-манипулятора экономически оправдана при регулярной загрузке. Рассчитаем точку безубыточности для среднего класса:

Стоимость покупки: 15 млн руб. Ежемесячные расходы владения: амортизация (15 млн / 120 мес. = 125 000), ТО и ремонт (40 000), страховка (25 000), зарплата водителя (80 000), налоги и сборы (15 000). Итого: 285 000 руб./мес. Стоимость аренды: 550 000 руб./мес. (с экипажем). Экономия при покупке: 265 000 руб./мес. Точка безубыточности: 15 000 000 / 265 000 ≈ 57 месяцев (при 100% загрузке — быстрее, около 30–36 месяцев).

Амортизация и налоговые льготы

С точки зрения бухгалтерского учёта, кран-манипулятор относится к 5-й амортизационной группе (срок полезного использования 7–10 лет). Это позволяет списывать стоимость техники через амортизационные отчисления, уменьшая налогооблагаемую базу. При стоимости 15 млн руб. и сроке 8 лет ежегодная амортизация составит 1 875 000 руб. — эта сумма уменьшает прибыль при расчёте налога на прибыль (экономия: 1 875 000 × 20% = 375 000 руб./год).

Для субъектов малого бизнеса действует инвестиционный налоговый вычет: до 90% стоимости приобретённого оборудования можно вычесть из налога на прибыль (в зависимости от региона и вида деятельности). Это фактически означает компенсацию государством части затрат на приобретение грузоподъёмной техники.

При лизинге возможна ускоренная амортизация с коэффициентом до 3: вместо 8 лет техника амортизируется за 2,7 года. Это актуально для компаний с высокой прибылью, стремящихся минимизировать налоговую нагрузку в текущем периоде.

Лизинг как компромисс

Лизинг грузоподъёмной техники — промежуточный вариант между покупкой и арендой. Условия рынка: первоначальный взнос 15–30%, срок 24–60 месяцев, удорожание 8–14% годовых, выкупная стоимость 1–5%. Преимущества: техника на балансе (или лизингодателя — экономия по налогам), ускоренная амортизация, обновление парка каждые 3–5 лет.

Скрытые расходы владения

При расчёте экономики учитывайте скрытые расходы: простой на ТО (5–10 дней в год), простой на освидетельствовании (1–3 дня в год), непредвиденные ремонты (10–15% от стоимости ТО), обучение и аттестация персонала (30 000–50 000 руб./год на оператора), утилизация расходников (отработанное масло, шланги, фильтры), хранение (тёплый бокс для зимней стоянки — 15 000–30 000 руб./мес.).

Расчёт рентабельности: пример для малого бизнеса

Рассмотрим расчёт рентабельности покупки крана-манипулятора для малого строительного бизнеса:

Исходные данные: манипулятор среднего класса (КАМАЗ-65117 + Soosan SCS 867), стоимость — 14 млн руб. (б/у 2 года, пробег 80 000 км). Загрузка — 22 смены/мес. Средний чек за рейс (доставка + разгрузка) — 18 000 руб. ГСМ — 3 500 руб./смену. Водитель — 100 000 руб./мес. ТО и ремонт — 60 000 руб./мес. Страховка + налоги — 25 000 руб./мес.

Доходы: 22 × 18 000 = 396 000 руб./мес. Расходы: ГСМ (77 000) + водитель (100 000) + ТО (60 000) + страховка/налоги (25 000) = 262 000 руб./мес. Чистая прибыль: 396 000 – 262 000 = 134 000 руб./мес. Окупаемость: 14 000 000 / 134 000 = 104 месяца. Но при увеличении загрузки до 2 рейсов в день или повышении среднего чека окупаемость сокращается до 40–60 месяцев.

Оптимизация: совмещение функций водителя и оператора (экономия на втором человеке), работа в режиме «и доставка, и аренда» (подработка на сторонних объектах в свободные дни), получение лицензии на перевозку опасных грузов (средний чек выше на 40–60%).

Страхование кранов-манипуляторов

Страхование — обязательный элемент экономики владения. Виды страхования: ОСАГО (обязательное, 15 000–40 000 руб./год), КАСКО (от угона и повреждения, 2–4% от стоимости), страхование гражданской ответственности при эксплуатации ОПО (обязательное для зарегистрированных в Ростехнадзоре, 30 000–80 000 руб./год), страхование груза (0,1–0,5% от стоимости каждого груза).

При авариях с причинением ущерба третьим лицам (падение груза на автомобиль, повреждение здания, травма человека) возмещение может составить миллионы рублей. Страховка ОПО покрывает до 10–50 млн руб. ущерба — пренебрегать ей экономически нецелесообразно.

Инновации и тренды в развитии кранов-манипуляторов

Электрификация и гибридные приводы

Ведущие производители внедряют электрические и гибридные приводы КМУ. Palfinger представил систему eDrive — электрический привод гидронасоса от аккумуляторной батареи (48V, литий-ионная). Это позволяет работать без запуска двигателя автомобиля: нулевые выбросы, минимальный шум (менее 65 дБ), экономия топлива до 3–5 л/час. Технология критична для работы в закрытых помещениях и жилых зонах.

Hiab развивает концепцию полностью электрического крана-манипулятора на электрическом шасси (Volvo FE Electric, MAN eTGM). Такая техника предназначена для городской логистики: нулевые выбросы в зонах экологических ограничений (Low Emission Zones), ночные доставки (низкий шум), работа на подземных объектах.

Телематика и удалённый мониторинг

Системы телематики (Palfinger PALCONNECT, Hiab HiConnect) обеспечивают удалённый контроль параметров КМУ: наработка (моточасы), количество циклов подъёма, максимальные нагрузки, ошибки и неисправности, геолокация. Данные передаются в облако через мобильную сеть (4G/5G) и доступны владельцу через веб-интерфейс или приложение.

Для компаний с парком из 5+ машин телематика обеспечивает: предиктивное обслуживание (система предупреждает о необходимости ТО до поломки), контроль эксплуатации (перегрузы, нарушения), оптимизацию загрузки (распределение заказов по территории), снижение страховых рисков (подтверждение правильной эксплуатации при страховых случаях).

Системы безопасности нового поколения

Активные системы безопасности существенно эволюционировали за последнее десятилетие. Система HPSC (Hiab Performance and Safety Control) — мониторинг в реальном времени: нагрузка, вылет, скорость ветра. При превышении 90% допустимой нагрузки — звуковой сигнал, при 100% — автоматическая блокировка опасных движений (подъём, выдвижение) с сохранением возможности уменьшить вылет или опустить груз.

Система Anti-collision (противостолкновение) — лазерные и ультразвуковые датчики на стреле обнаруживают препятствия (здания, ЛЭП, другие краны) и останавливают движение за 0,5–1 метр до контакта. Актуально при работе на плотных стройплощадках с несколькими единицами техники.

Система ASC (Automatic Slewing Limitation) — GPS/GLONASS определяет положение крана и автоматически ограничивает сектор поворота при работе вблизи запретных зон (ЛЭП, жилые здания, пешеходные маршруты). Настраивается удалённо через телематику — диспетчер может изменить разрешённую зону без выезда на объект.

Система определения ветровой нагрузки — анемометр на конце стрелы непрерывно измеряет скорость ветра. При 10 м/с — предупреждение оператору, при 12 м/с — автоматическое снижение допустимой нагрузки на 25%, при 15 м/с — полная блокировка подъёмных операций с рекомендацией сложить стрелу.

Автоматизация и полуавтономная работа

Новейшие КМУ оснащаются системами частичной автоматизации: автовозврат стрелы в транспортное положение (одной кнопкой), автоматическое складывание/раскладывание аутригеров, запоминание и воспроизведение последовательности движений (для повторяющихся операций), системы антистолкновения (стрела автоматически останавливается перед препятствием).

В перспективе 5–10 лет ожидается появление полностью автономных КМУ с компьютерным зрением и AI-управлением. Прототипы уже тестируются на закрытых полигонах: камеры распознают груз, определяют схему строповки, система автоматически выбирает траекторию и скорость. Однако полная автономия пока ограничена вопросами безопасности и нормативной базой.

Новые материалы и конструкции

Стрелы нового поколения изготавливаются из сверхвысокопрочных сталей (S1100QL, S1300QL), позволяющих снизить массу на 20–30% при сохранении грузоподъёмности. Исследуются композитные материалы (углепластик, стеклопластик) для неответственных элементов. Компания Palfinger представила прототип стрелы с элементами из карбона, весящий на 35% меньше стального аналога.

Технология 3D-печати металлом (аддитивное производство) начинает применяться для изготовления сложных элементов: кронштейны, направляющие, элементы поворотного механизма. Это сокращает время производства и позволяет оптимизировать геометрию под расчётные нагрузки.

Цифровые двойники и BIM-интеграция

Концепция «цифрового двойника» (Digital Twin) проникает в сферу грузоподъёмной техники. Цифровой двойник КМУ — это виртуальная модель, которая в реальном времени отражает состояние физической машины: нагрузки, температуры, износ узлов, остаточный ресурс. На основе этих данных система предсказывает поломки за 2–4 недели до их наступления и формирует оптимальный график ТО.

Интеграция с BIM (Building Information Modeling) позволяет планировать работу крана-манипулятора на стройплощадке ещё на этапе проектирования. В BIM-модели здания задаются точки доставки, зоны разгрузки, безопасные расстояния. Система автоматически рассчитывает оптимальные позиции машины, время работы и количество рейсов. Это снижает простои на 15–25% и исключает конфликты между техникой на площадке.

Экологические стандарты и тренды

Ужесточение экологических требований (Евро-6, электрозоны в городах) формирует спрос на «зелёную» грузоподъёмную технику. Биоразлагаемые гидравлические масла (HETG, HEES) заменяют минеральные в экологически чувствительных зонах. Системы рекуперации энергии возвращают до 30% энергии при опускании груза. Шумоизоляция нового поколения снижает уровень звука до 70 дБ — нормы для жилых кварталов.

Параллельные манипуляторы: в каких машинах используются

Что такое параллельные манипуляторы и зачем они нужны

Параллельный манипулятор (параллельный механизм, parallel manipulator) — это тип робототехнического механизма, в котором звенья образуют замкнутую кинематическую цепь. В отличие от последовательных (серийных) манипуляторов, где звенья соединены «цепочкой», в параллельных конструкциях рабочая платформа связана с основанием несколькими независимыми кинематическими цепями (ногами, стойками).

Классический пример — платформа Стюарта (гексапод): шесть линейных приводов соединяют основание с подвижной платформой, обеспечивая 6 степеней свободы. Параллельные манипуляторы обладают высокой жёсткостью, точностью позиционирования и грузоподъёмностью относительно собственной массы.

В каких машинах используются параллельные манипуляторы

Отвечая на вопрос «в конструкциях каких машин чаще всего используются параллельные манипуляторы», можно выделить следующие области:

Авиационные тренажёры. Платформы Стюарта — основа всех полнокупольных авиасимуляторов (уровень D по классификации ICAO). Шесть гидроцилиндров перемещают кабину массой 5–15 тонн с ускорениями до 1g, имитируя крен, тангаж, рыскание и линейные ускорения. Производители: CAE, L3Harris, Thales.

Станки с ЧПУ и обрабатывающие центры. Параллельные кинематические машины (PKM) применяются для высокоскоростной обработки: фрезерование, сверление, полировка. Примеры: Okuma PM-600, Metrom P1000, Exechon XMini. Преимущества: высокая жёсткость при малой массе, скорость перемещения до 100 м/мин, ускорения до 5g.

Медицинская робототехника. Хирургические роботы используют параллельные механизмы для точного позиционирования инструментов: da Vinci (элементы параллельной кинематики), нейрохирургические системы Rosa (Zimmer Biomet), ортопедические системы Mako (Stryker). Точность позиционирования — 0,01–0,1 мм.

Системы стабилизации на судах. Морские КМУ и краны оснащаются системами компенсации качки на основе параллельных механизмов. Подвижная платформа компенсирует бортовую и килевую качку, удерживая груз стабильно при волнении до 5–6 баллов.

Робототехника и сборочные линии. Delta-роботы (параллельные манипуляторы типа «дельта») используются для высокоскоростной сортировки и упаковки: до 200 циклов «взять-положить» в минуту. Производители: ABB (FlexPicker), Fanuc (M-1iA), Omron (Quattro). Применяются в пищевой, фармацевтической и электронной промышленности.

Преимущества и ограничения параллельных механизмов

Преимущества параллельных манипуляторов: высокая жёсткость (нагрузка распределяется на все «ноги» одновременно), высокая точность позиционирования (накопленные ошибки не суммируются как в серийных цепях), большая грузоподъёмность относительно собственной массы, высокая динамика (малые инерционные массы подвижных элементов). Delta-робот при массе 50 кг перемещает грузы до 8 кг с ускорением 15g.

Ограничения: малое рабочее пространство относительно габаритов механизма (типично — 30–50% от общих размеров), сложная кинематика (расчёт положения требует решения систем нелинейных уравнений), наличие «мёртвых зон» (сингулярностей) в рабочем пространстве. Эти ограничения и делают параллельные манипуляторы неприменимыми в качестве погрузочных кранов — рабочее пространство КМУ должно в 3–5 раз превышать габариты самой установки.

Отличие от КМУ

Важно не путать параллельные манипуляторы с кранами-манипуляторами. КМУ — это последовательный (серийный) манипулятор с открытой кинематической цепью: колонна → стрела → секция → секция → крюк. Каждое следующее звено крепится к предыдущему. Параллельные же конструкции используются в специализированном оборудовании, где требуется сверхвысокая точность или скорость при ограниченном рабочем пространстве.

Перспективы применения в грузоподъёмной технике

Элементы параллельной кинематики постепенно внедряются и в КМУ: системы активной стабилизации наконечника стрелы (платформа на 3–6 приводах компенсирует колебания), аутригеры с адаптивной геометрией (параллельный механизм подстраивает положение опор под неровный грунт). Эти технологии пока экспериментальны, но через 5–10 лет могут стать стандартом для премиальных КМУ.

Будущее: гибридные системы

Перспективным направлением считается интеграция элементов параллельной кинематики в серийные КМУ. Концепция «активного наконечника» (active tip) предполагает установку миниатюрного параллельного механизма (3 или 6 степеней свободы) на конце стрелы. Это обеспечит: компенсацию вибраций (гашение колебаний при ветре), активную стабилизацию груза (груз не раскачивается при поворотах), сверхточное позиционирование (±5 мм на вылете 20 м).

Первые коммерческие прототипы уже тестируются: Palfinger Active Oscillation Damping (AOD), Hiab JIPEC (Jib Intelligent Position and Electronic Control). Массовое внедрение ожидается к 2027–2030 году в премиальном сегменте, к 2035 — в среднем.

FAQ — Часто задаваемые вопросы

Основные вопросы о кранах-манипуляторах

Что такое машина-манипулятор простыми словами?

Это грузовик с гидравлической стрелой-краном, который может самостоятельно загружать и разгружать грузы без привлечения дополнительной техники. Водитель привозит материал и тут же разгружает его на месте.

Чем кран-манипулятор отличается от автокрана?

У крана-манипулятора есть кузов для перевозки груза, а автокран только поднимает. Манипулятор — это «два в одном»: грузовик и кран. Грузоподъёмность КМУ — до 20 тонн, автокрана — до 500 тонн.

Что такое КМУ на авто?

КМУ — краново-манипуляторная установка. Это гидравлическая стрела, смонтированная на раму грузового автомобиля. Она позволяет машине самостоятельно загружать и разгружать грузы.

Как по-другому называется машина с краном-манипулятором?

Разговорные названия: воровайка, самогруз, манипулятор, КМУ-шка, бортовой с краном. Официальное — бортовой автомобиль с краново-манипуляторной установкой.

Для чего нужна машина-манипулятор?

Для доставки и разгрузки грузов там, где нет стационарных кранов: стройплощадки, частные дома, удалённые объекты. Также для монтажных работ, перемещения контейнеров, аварийно-спасательных операций.

Что такое машина с КМУ и чем она отличается от обычного грузовика?

Машина с КМУ — это бортовой грузовик, на раме которого дополнительно смонтирована гидравлическая стрела. Обычный грузовик может только перевозить грузы, а машина с краново-манипуляторной установкой ещё и самостоятельно грузит/разгружает их. Это избавляет от необходимости заказывать отдельный автокран или нанимать бригаду грузчиков.

Что за машина КМУ и где её заказать?

КМУ (краново-манипуляторная установка) — это не отдельная машина, а оборудование, устанавливаемое на грузовой автомобиль. «Машина КМУ» — разговорное название бортового грузовика, оснащённого таким оборудованием. Заказать услуги можно в транспортных компаниях, специализирующихся на грузоперевозках с манипулятором, или в прокатных организациях.

Технические вопросы

Какая максимальная грузоподъёмность крана-манипулятора?

Серийные модели поднимают до 40 тонн (на минимальном вылете). Типичный рабочий диапазон — 1–15 тонн. Самые распространённые — КМУ на 3–7 тонн.

На какую высоту поднимает кран-манипулятор?

От 5 до 35 метров в зависимости от модели и типа стрелы. Для строительства обычно достаточно 12–20 метров (4–6 этажей).

Можно ли поднять легковой автомобиль манипулятором?

Да, при соблюдении правил строповки. Легковой автомобиль весит 1,2–2,5 тонны — это по силам большинству КМУ среднего и тяжёлого класса. Стропить нужно за несущие элементы (лонжероны, подрамник).

Нужно ли разрешение на эксплуатацию КМУ?

Да, при грузоподъёмности более 1 тонны и грузовом моменте свыше 4 тм установка регистрируется в Ростехнадзоре. Оператор должен иметь удостоверение машиниста крана-манипулятора.

Какой расход топлива у машины-манипулятора?

На ходу — как у обычного грузовика данного класса (25–40 л/100 км). При работе КМУ — дополнительно 3–8 л/час (зависит от интенсивности и модели).

Какой вес крана-манипулятора без груза?

Полная масса машины-манипулятора (шасси + КМУ + платформа) без груза: мини-класс — 5–7 тонн, лёгкий — 8–12 тонн, средний — 15–20 тонн, тяжёлый — 22–32 тонны. Сама КМУ весит от 400 кг (мини) до 12 000 кг (тяжёлая).

Сколько электроэнергии потребляет кран-манипулятор?

КМУ с гидравлическим приводом от двигателя автомобиля не потребляет электроэнергию из внешней сети. Привод — от дизельного двигателя через коробку отбора мощности. Расход топлива при работе КМУ — дополнительно 3–8 литров дизеля в час. Электрические КМУ (eDrive) потребляют 5–15 кВт·ч на час работы.

Как долго можно непрерывно работать краном-манипулятором?

Непрерывная работа ограничивается нагревом гидравлического масла (допустимая температура — не выше 80°C). При интенсивной работе (циклы подъёма каждые 2–3 минуты) масло нагревается до предела за 2–4 часа. После этого необходим перерыв 20–30 минут для остывания. При средней интенсивности — непрерывная работа 6–8 часов без перегрева.

Экономические вопросы

Сколько стоит аренда крана-манипулятора?

В среднем 1 500–4 000 руб./час или 12 000–35 000 руб./смена (8 часов). Цена зависит от грузоподъёмности, региона и сезона. Минимальный заказ — обычно 4 часа.

Когда выгоднее купить манипулятор, а когда арендовать?

Покупка окупается при регулярной загрузке (от 15–20 смен в месяц). При эпизодической потребности (менее 10 смен/мес.) аренда экономичнее. Лизинг — промежуточный вариант.

Каков срок службы КМУ?

При правильной эксплуатации — 10–20 лет или 8 000–15 000 моточасов до капитального ремонта. Европейские производители (Palfinger, Hiab) обеспечивают больший ресурс (15 000–20 000 ч), азиатские — 10 000–12 000 ч, российские — 5 000–8 000 ч.

Как часто нужно проходить техосвидетельствование КМУ?

Частичное (визуальный осмотр + проверка приборов безопасности) — ежегодно. Полное (с нагрузочными испытаниями 125% нагрузки) — раз в 3 года. Внеочередное — после ремонта металлоконструкций, аварии или смены владельца.

Можно ли установить КМУ на свой грузовик?

Да, при условии: шасси соответствует требованиям производителя КМУ по грузоподъёмности и раме, получено заключение экспертизы на переоборудование, изменения зарегистрированы в ГИБДД, КМУ поставлена на учёт в Ростехнадзоре (при грузоподъёмности свыше 1 тонны). Стоимость установки «под ключ» — 200 000–500 000 руб. (без стоимости КМУ).

Чем отличается воровайка от манипулятора?

Ничем — это одно и то же. «Воровайка» — просторечное название машины-манипулятора, закрепившееся в 1990-е годы. Официальное название — бортовой автомобиль с краново-манипуляторной установкой.

Какие документы нужны для работы крана-манипулятора на объекте?

Комплект: паспорт КМУ с отметкой о техосвидетельствовании, свидетельство о регистрации в Ростехнадзоре, удостоверение оператора (машиниста), удостоверение стропальщика (у подсобного рабочего), проект производства работ (ППР) или технологическая карта, наряд-допуск (при работе вблизи ЛЭП или на опасных объектах).

Глоссарий терминов

Аутригеры (выносные опоры) — телескопические балки с гидродомкратами, обеспечивающие устойчивость крана-манипулятора при работе. Выдвигаются перпендикулярно раме и опускаются на грунт.

Вылет стрелы — горизонтальное расстояние от оси вращения колонны до точки подвеса груза (крюка). Измеряется в метрах.

Грузовой момент — произведение массы груза на вылет стрелы. Основной параметр, характеризующий мощность КМУ. Измеряется в тонно-метрах (тм) или кНм.

Грузовысотная характеристика — таблица или график зависимости допустимой нагрузки от вылета и высоты подъёма. Содержится в паспорте КМУ.

Гидроцилиндр — силовой исполнительный механизм, преобразующий давление гидравлической жидкости в линейное перемещение штока.

КМУ (краново-манипуляторная установка) — гидравлический подъёмный механизм, состоящий из стрелы, колонны, цилиндров и системы управления, монтируемый на транспортное средство.

КОМ (коробка отбора мощности) — механизм, передающий крутящий момент от двигателя или КПП автомобиля на гидравлический насос КМУ.

Колонна поворотная — основание манипуляторной установки, обеспечивающее вращение стрелы вокруг вертикальной оси. Содержит подшипник, поворотный механизм и коллектор гидравлики.

ОГП (ограничитель грузоподъёмности) — электронный прибор безопасности, контролирующий нагрузку и блокирующий опасные движения при превышении допустимого грузового момента.

Подрамник — дополнительная рамная конструкция, устанавливаемая на раму автомобиля для крепления КМУ и распределения нагрузок.

Ротатор — поворотное устройство, крепящееся на наконечник стрелы и обеспечивающее непрерывное вращение груза (или захвата) на 360°.

Стропальщик — рабочий, выполняющий зацепку/отцепку груза при работе грузоподъёмных механизмов. Должен иметь удостоверение.

Телескопическая секция — выдвижная часть стрелы, увеличивающая рабочий вылет. Перемещается внутри внешней секции с помощью гидроцилиндра.

Траверса — жёсткая балка, используемая для равномерного распределения нагрузки при строповке крупногабаритных грузов.

Шарнирно-сочленённая стрела (Z-стрела) — тип конструкции стрелы, в которой секции соединены шарнирами (коленями), образуя Z-образную форму в сложенном состоянии.

Грейфер — захватное приспособление для работы с сыпучими, навалочными грузами или брёвнами. Открывается и закрывается гидроцилиндром.

Спредер — специализированное грузозахватное приспособление для контейнеров. Фиксируется за угловые фитинги (corner castings) стандартного морского контейнера. Бывает ручной и автоматический.

Полиспаст — система блоков (шкивов) и каната, увеличивающая подъёмную силу за счёт распределения нагрузки на несколько ветвей каната. Кратность 2–4 увеличивает грузоподъёмность в 2–4 раза.

Телематика — система дистанционного мониторинга, передающая данные о работе КМУ (наработка, нагрузки, GPS-позиция, ошибки) владельцу через мобильную связь.

Грузовысотная диаграмма — графическое представление зависимости допустимой грузоподъёмности от вылета и высоты подъёма. Обязательно размещается на колонне КМУ в зоне видимости оператора.

Вахтенный журнал — документ, в который оператор записывает результаты ежесменного осмотра, замечания, наработку и выполненные работы. Обязателен для всех зарегистрированных КМУ.

Обслуживание и ремонт: продление ресурса КМУ

Типичные поломки и их профилактика

Знание характерных неисправностей позволяет предупреждать дорогостоящие ремонты. Наиболее частые проблемы краново-манипуляторных установок по статистике сервисных центров:

Утечки гидравлики (35% обращений). Причина — износ уплотнений цилиндров и соединительных штуцеров. Профилактика: замена рукавов высокого давления каждые 4 года (независимо от состояния), контроль затяжки штуцеров при каждом ТО, использование качественного масла с антикоррозийными присадками. Стоимость ремонта одного цилиндра — 30 000–80 000 руб., превентивная замена уплотнений — 5 000–15 000 руб.

Износ втулок и пальцев шарниров (25% обращений). Шарнирные соединения стрелы испытывают колоссальные нагрузки — до 50 тонн на палец. При недостаточной смазке бронзовые втулки изнашиваются, появляется люфт, нарушается геометрия стрелы. Профилактика: смазка каждые 50–100 моточасов (или еженедельно), использование рекомендованной смазки (EP-2, литиевая), контроль зазоров при каждом ТО (допуск — не более 2 мм).

Неисправности электроники управления (20% обращений). Датчики давления, угловые энкодеры, электромагнитные клапаны — все эти компоненты подвержены вибрации, влаге и перепадам температур. Профилактика: герметизация электроразъёмов, защита проводки от механических повреждений, регулярная диагностика (считывание ошибок). Замена одного датчика — 10 000–40 000 руб.

Износ поворотного подшипника (10% обращений). Подшипник колонны — самый нагруженный и дорогой элемент КМУ. Ресурс — 8 000–15 000 моточасов. Признаки износа: повышенный шум при повороте, осевой люфт, неравномерное вращение. Замена подшипника — 200 000–500 000 руб. (с работой). Профилактика: регулярная смазка зубчатого венца, избегание ударных нагрузок при повороте с грузом.

Диагностика гидросистемы: на что обращать внимание

Гидросистема — «кровеносная система» крана-манипулятора. Её состояние определяет работоспособность всей установки. Признаки проблем, которые должны насторожить оператора: снижение скорости движений стрелы (забитые фильтры или износ насоса), повышенный шум гидронасоса (кавитация из-за подсоса воздуха или низкого уровня масла), перегрев масла (температура выше 80°C — проблема с теплообменником или перегрузка), вспенивание масла в гидробаке (подсос воздуха через уплотнения всасывающей магистрали), «провисание» стрелы при фиксированном положении (внутренняя утечка в цилиндре или неисправность обратного клапана).

Профессиональная диагностика включает: измерение давления на каждом участке гидросхемы (манометрами или электронными датчиками), проверку производительности насоса (расходомером — допустимое отклонение не более 10% от номинала), анализ масла в лаборатории (содержание металлических частиц, влаги, окисление — ISO 4406). Стоимость полной диагностики — 15 000–30 000 руб. Рекомендованная периодичность — раз в 6 месяцев или при обнаружении любых аномалий.

Зимнее хранение и консервация

При сезонном использовании (например, только в строительный сезон апрель–ноябрь) КМУ требует правильной консервации на зиму. Порядок: полностью сложить стрелу в транспортное положение, выдвинуть гидроцилиндры на 10–20 мм (для защиты хрома от коррозии), смазать все открытые металлические поверхности консервационной смазкой, слить конденсат из гидробака, отключить аккумулятор радиоуправления. Хранение — в закрытом помещении или под навесом. Стоимость простаивающей техники: амортизация продолжается, страховка оплачивается — это аргумент в пользу круглогодичной работы или аренды на сезон.

Заключение

Кран-манипулятор — универсальная, экономичная и эффективная грузоподъёмная техника, без которой невозможно представить современное строительство, логистику и промышленность. Эта машина объединяет транспортную и крановую функции, сокращая затраты, время и количество задействованной техники на объекте. За десятилетия развития КМУ прошли путь от простых гидравлических рычагов до высокотехнологичных систем с электронным управлением, телематикой и элементами автоматизации.

Российский рынок кранов-манипуляторов динамично развивается: ежегодно продаётся 3 000–4 000 новых установок и 5 000–7 000 б/у единиц. Спрос формируют строительный бум, развитие логистической инфраструктуры, программы модернизации ЖКХ и энергетики. Доступность техники различных ценовых категорий (от 2 млн за б/у мини до 40+ млн за новый тяжёлый класс) делает краново-манипуляторные установки доступными как для индивидуальных предпринимателей, так и для крупных корпораций.

В данном руководстве мы подробно рассмотрели все аспекты: от базового определения (что такое машина-манипулятор и КМУ) до тонкостей выбора, экономики эксплуатации и перспектив развития отрасли. Ключевые выводы для принятия решения:

• Для малого и среднего бизнеса (строительство, доставка) оптимален лёгкий или средний класс (3–7 тонн) на импортном шасси
• Z-образная стрела универсальнее и дешевле в большинстве сценариев
• Покупка окупается при загрузке от 15 смен в месяц, при меньшей — рассмотрите аренду или лизинг
• Безопасность — на первом месте: обучение оператора, регулярное ТО, исправный ОГП
• При выборе конкретной модели считайте не максимальную грузоподъёмность, а грузовой момент на рабочем вылете

Если вы планируете приобрести грузоподъёмную спецтехнику, рекомендуем начать с определения типичных задач и расчёта необходимого грузового момента. Рынок предлагает решения для любого бюджета — от бюджетных отечественных КМУ до премиальных европейских систем с полной автоматизацией. Грамотный выбор крана-манипулятора обеспечит вашему бизнесу производительность, безопасность и экономическую эффективность на годы вперёд.

Основные шаги для начала работы с краново-манипуляторной техникой:

1. Определите типичные задачи и рассчитайте необходимый грузовой момент (масса × вылет)
2. Выберите тип стрелы (Z-образная для универсальных задач, L-образная для высотных работ)
3. Подберите класс грузоподъёмности с запасом 20–30% от максимальной рабочей нагрузки
4. Определите оптимальное базовое шасси по условиям эксплуатации и дорожной сети
5. Рассчитайте экономику: покупка, лизинг или аренда — в зависимости от загрузки
6. Обеспечьте обучение оператора и регистрацию в Ростехнадзоре
7. Организуйте регулярное техническое обслуживание и освидетельствование

Рынок кранов-манипуляторов в России продолжает расти на 5–8% ежегодно, отражая развитие строительной отрасли, логистики и инфраструктурных проектов. Инвестиции в качественную грузоподъёмную технику — это вложение в эффективность, безопасность и конкурентоспособность вашего бизнеса.

Ключевые тренды ближайших лет: электрификация приводов (работа без двигателя в экологических зонах), цифровизация и предиктивное обслуживание (телематика, цифровые двойники), усиление безопасности (автоматические системы контроля нагрузки и зон работы), рост доли китайских производителей (конкуренция снижает цены). Те, кто инвестирует в современную грузоподъёмную технику сегодня, получат конкурентное преимущество на строительном и логистическом рынке завтра.

Мы надеемся, что данное руководство помогло вам разобраться в мире кранов-манипуляторов — от базовых понятий до тонкостей выбора и экономики эксплуатации. Какой бы ни была ваша задача — доставка стройматериалов, монтаж оборудования, логистическое обслуживание или развитие собственного бизнеса на спецтехнике — правильно подобранный кран-манипулятор станет надёжным инструментом для её решения.
